HEIMEIER Třícestný směšovací ventil 1" (DN 25) bez nastavení, plošně těsnící 4170-04.000

Popis

Použití:
- Otopné a chladicí soustavy
Funkce:
- Směšování objemových průtoků

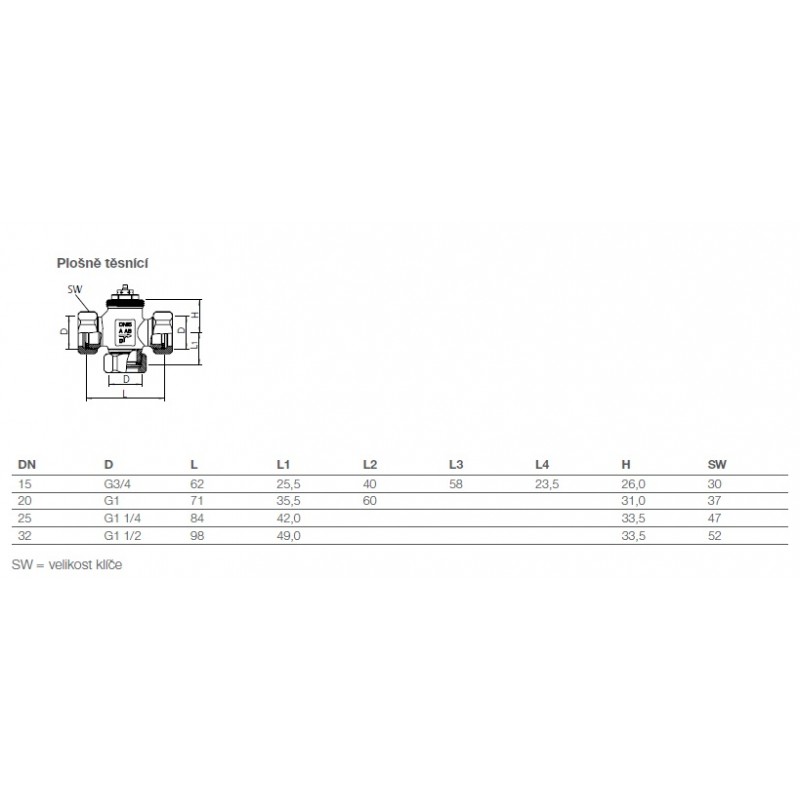

Rozměry:
- DN 15-32
Tlaková třída:
- PN 10
Max. tlaková diference (?pV):
- DN 15: 120 kPa = 1.20 bar
- DN 20: 75 kPa = 0.75 bar
- DN 25: 50 kPa = 0.50 bar
- DN 32: 25 kPa = 0.25 bar
Teplota:
- Maximální provozní teplota: 120°C, s montážní krytkou nebo
  pohonem max. 100 °C.
- Minimální provozní teplota: 2°C
Materiál:
- Těleso ventilu: Koroziodolný bronz
- O-kroužky: EPDM
- Kuželka ventilu: EPDM
- Zpětná pružina: Nerez
- Ventilová vložka: Mosaz
- Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-kroužek
  lze vyměnit pod tlakem.
Značení:
- THE, DN, PN, kód země, šipka směru toku, označení vstupních a
  výstupních portů (A, B, AB).
- Černá ochranná krytka.
Připojení potrubí:
- Připojení pomocí závitových nebo pájecích vsuvek. Plošně těsnící.
  Připojení pro termostatické hlavice a pohony:
  HEIMEIER M30x1,5

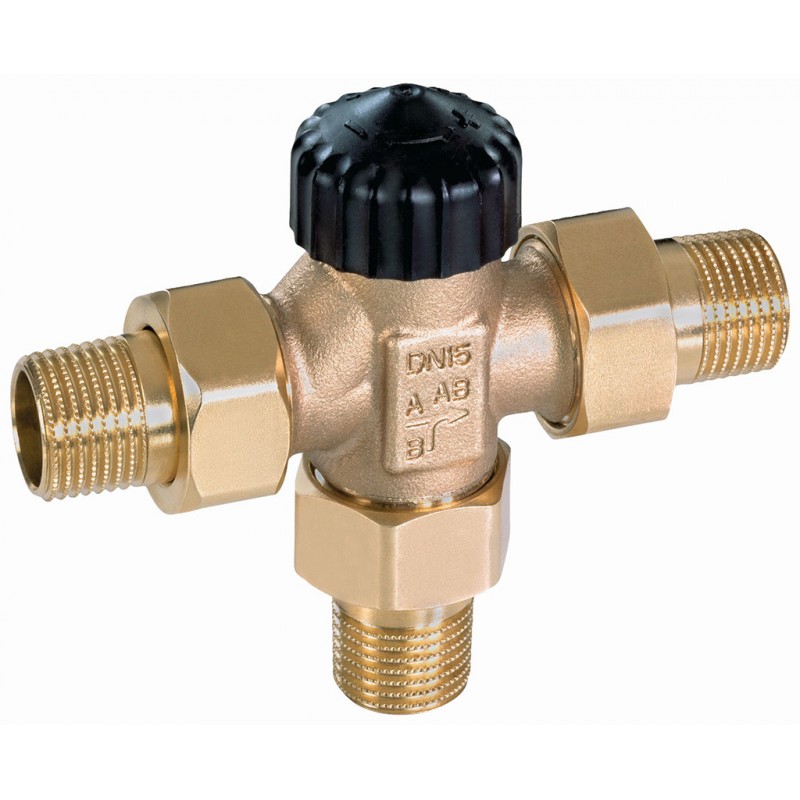

  ilustrativní foto
