OSMA KGEA kanalizační odbočka DN 160/125, 87° 222410

Popis

OSMA KGEA kanalizační odbočka DN 160/125, 87° 222410
KG systém je určen jako kanalizační systém pro svodná potrubí pod budovami, kanalizační přípojky a stokové sítě s výškou krytí až 8m.

Technické údaje:
Jmenovitý rozměr (DN): 160/125 mm
Odbočka pod úhlem : 87°

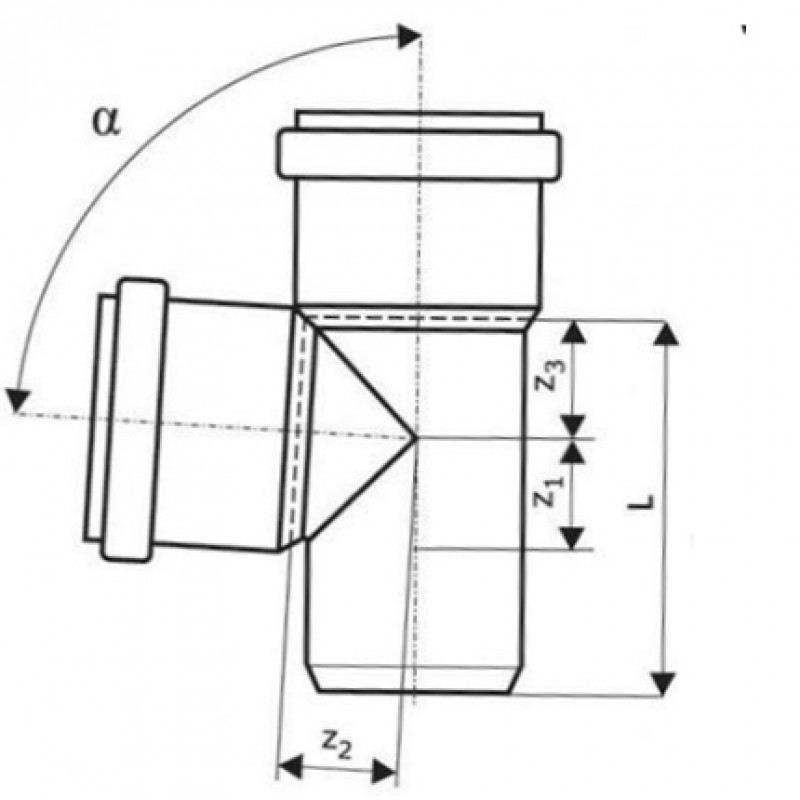

Konstrukční délka tvarovky (z1): 67 mm
Konstrukční délka tvarovky (z2): 87 mm
Konstrukční délka tvarovky (z3): 72 mm
Délka hladkého konce (L): 239 mm

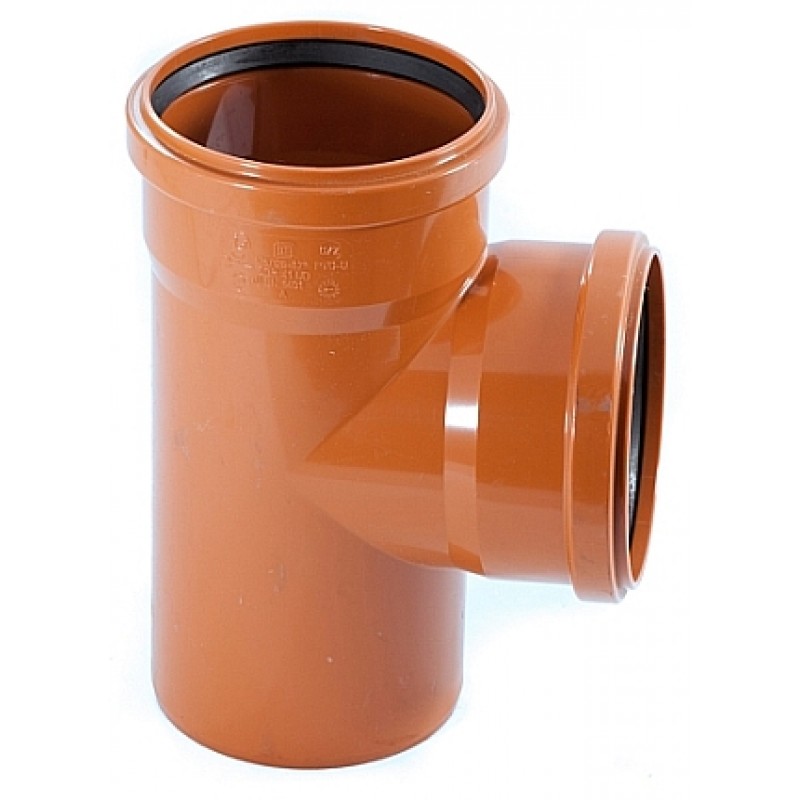

ILUSTRAČNÍ FOTO


Jedinečná technologie koextruze je základem výroby inovovaných trubek a tvarovek KG-Systém (PVC).
Materiál - PVC
Při vývoji technologie TRIO byl kladen důraz na zvýšení využití potenciálu, který neměkčený polyvinylchlorid (PVC-U) jako vysoce vyspělá a léty prověřená surovina nabízí. Systém má výborné hydraulické vlastnosti a tolerantnost k sedání terénu.
Výsledkem jsou kanalizační trubky a tvarovky
- s dokonale hladkou vnitřní stěnou
- odolné proti abrazi
- chemicky odolné
- houževnatou vnější vrstvou, která odolává všem materiálům běžně používaným pro obsyp potrubí
- pružným jádrem schopným odolávat zemním i kolovým tlakům

Těsnící elementy
Těsnost spojů je zajištěna jazýčkovými těsnícími elementy vyrobenými z odolných kaučuků, které jsou umístěny v drážce hrdla trubky.
Těsnost je zachována rovněž i při deformaci nebo vychýlení trubky.
Spoj nezarůstá kořeny, 100% těsnost spojů.

Zesílená stěna zaručuje vyšší bezpečnost.
Trubky a tvarovky KG-Systém (PVC)® jsou vyráběny v souladu s platnými evropskými normami EN 1401-1 a ČSN EN 13 476 - 2, které stanovují vyšší sílu stěny, než v minulosti používaná DIN 19534.

Široký sortiment prvků
KG-Systém (PVC)® je kompletní systém s širokým výběrem prvků
- trubky kruhové tuhosti SN 4 ( do hloubky až 4 metry ) a SN 8 ( do hloubky až 8 metrů)
Systém umožňuje dodatečné vkládání prvků a možnost napojení na další systémy (např. revizní šachty) a snadný přístup.

Snadná montáž a pokládka
Vzhledem k nízké hmotnosti systému je zajištěna snadná manipulace, dokonce i s trubkami o délce 5 m. Spojování trubek je velmi jednoduché vzhledem k hrdlu s těsnícím elementem. Samotných spojů je méně než tomu bylo u dřívějších prvků z těžkých materiálů.

Specifikace

Parametry
Velikost DN	160/125
Úhel	87°
