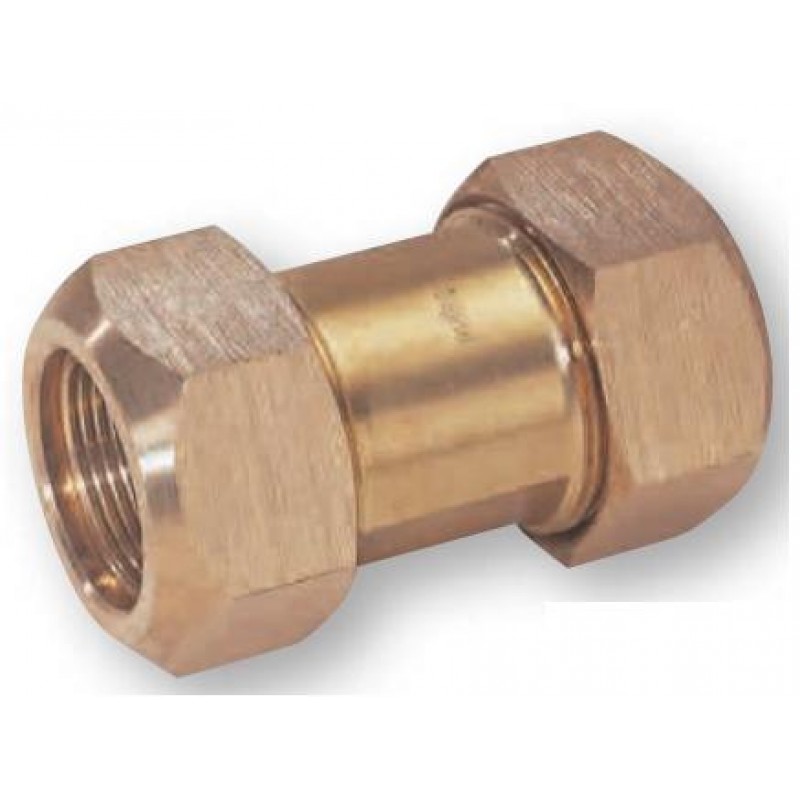

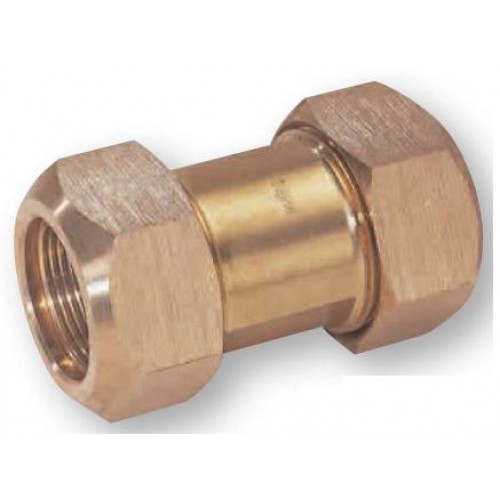

GEBO MO mosazné svěrné spojky 18x18mm 04.310.02.18

Popis

GEBO MO mosazné svěrné spojky 18x18mm 04.310.02.18

Pro měděné trubky: DIN EN 1057 (dříve DIN 1786), DVGW GW392

15 mm–54 mm:
Médium: Voda, stlačený vzduch
Teploty: Voda: do 80 °C
Pitná voda: Oblast studemé vody
Tlaky: Voda PN 10, stlačený vzduch PN 10
Certifikace:
Voda: Reg.-č.: B-30-00322-09-rev.2

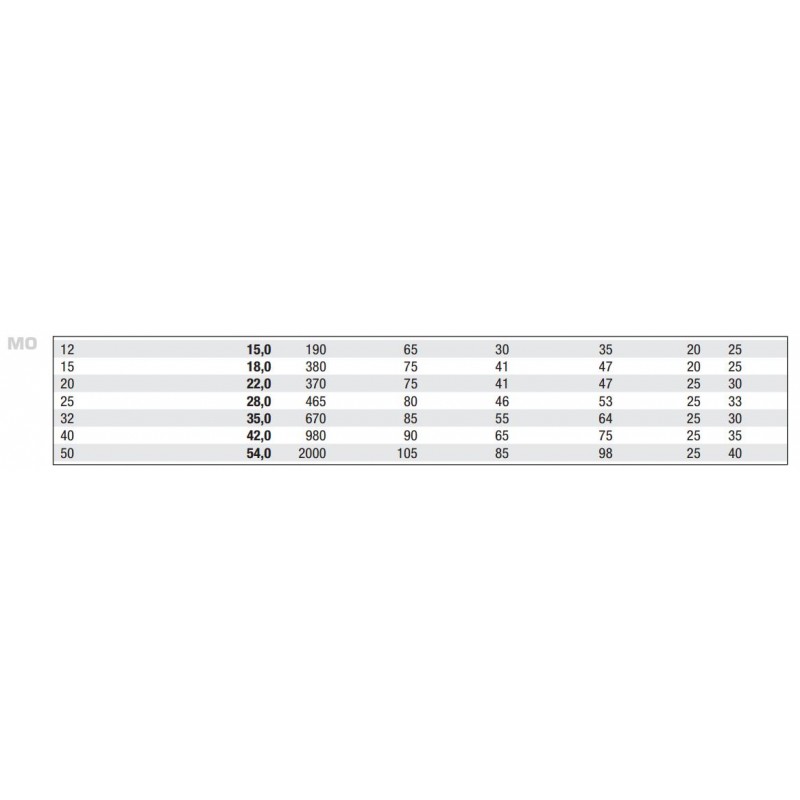

DN 15

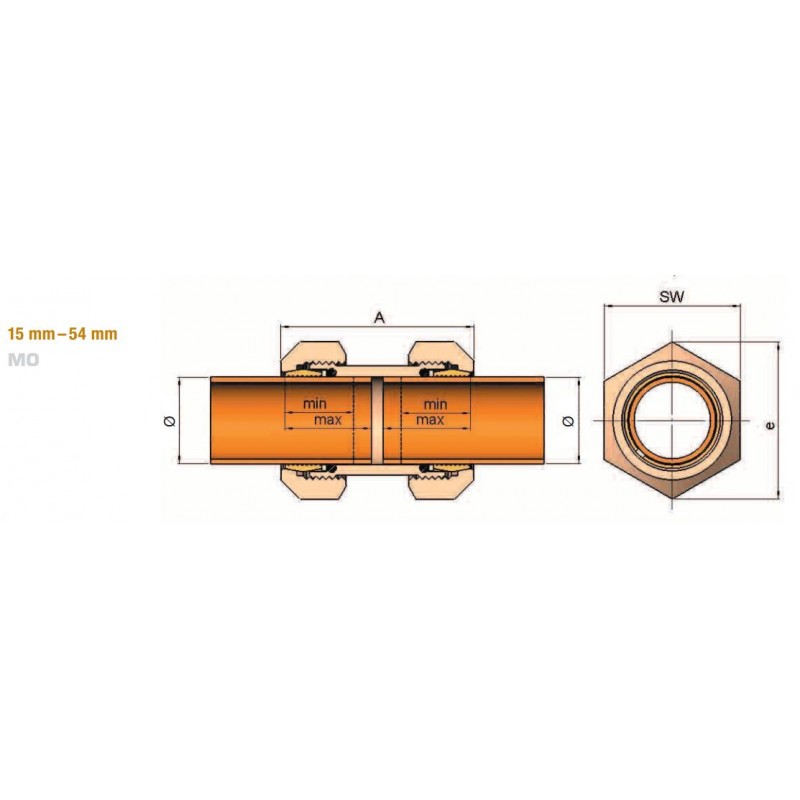

Vnější průměr trubky: 18 x 18 mm
Délka: 75 mm

Mosazné svěrné spojky
Důležité poznatky

Používané materiály:
- Těleso šroubení: Mosaz Cu Zn 40 Pb 2
- Kuželová matka: Mosaz Cu Zn 40 Pb 2 nebo Cu Zn 39 Pb 3
- Svěrací kroužek: Pozinkovaná ocel, St 52, DIN EN 10025 popř. mosaz, Cu Zn39Pb 3
- Podložkový kroužek: Pozinkovaná ocel, St 37-3, DIN 1623-2
- Těsnící kroužek: NBR (pokud není uvedeno jinak), s následujícími zkouškami: KTW, W 270, EN 681
- Spojovací závit: Podle ISO 7/1 popř DIN EN 10226-1 (dříve DIN 2999-1)

Oblasti použití:
Opravy na stávajícím potrubí a nové instalace potrubí pro médium voda a stlačený vzduch.

- Mosazná svěrné spojky s vnějším závitem pro ocelové a měděné trubky: Ocelové trubky podle DIN EN 10255 (DIN 2440, 2441), DIN 2442 a EN 10220 řada 1 (DIN 2448-1 a 2458-1).

Typické oblasti použití:
- Instalace pitné vody
- Rozvody stlačeného vzduchu
- Topné systémy

- Mosazná svěrné spojky pro měděné trubky s oboustranné svěrné spojení: Měděné trubky podle DIN EN 1057 (DIN 1786)

Typické oblasti použití:
- Instalace pitné vody
- Rozvody stlačeného vzduchu
