Mosazná sestava rozdělovače s čerpadlem 53475

Popis

Mosazná sestava rozdělovače s čerpadlem 53475

Mosazná sestava rozdělovače pro podlahové vytápění s koncovkou 3/4"EK, 5 vývodů. (čerpadlo MYSON CP 50-180 mm, energetická třída A).

Technická specifikace
Mísící sestava pro rozvody teplovodního podlahového vytápění a pro připojení ústředního topení – radiátorů, se skládá z těchto částí:
1. Tělo topné vody – je osazeno průtokoměry, automatickým odvzdušňovacím ventilem, vypouštěcím ventilem
a diferenčním ventilem.
2. Tělo vratné vody – je osazeno uzavíracími ventily, vypouštěcím ventilem a kulovou armaturou 3/4".
3. Mísící sada – je osazena oběhovým čerpadlem, ventilem ESBE a vstupní kulovou armaturou 3/4".

Průtokoměry – slouží k nastavení průtoku topné vody v l/min. jednotlivých topných smyček. Po uvolnění červené pojistky, směrem nahoru, provedeme regulaci za spodní černou plastovou část. Šroubováním doprava (po směru hodinových ručiček, pouze rukou, bez použití nářadí) snižujeme průtok topné vody ve smyčce až do úplného uzavření. Šroubováním doleva (proti směru hodinových ručiček) zvyšujeme průtok topné vody ve smyčce až do úplného otevření. Na průhledné části průtokoměru vidíme okamžitý průtok v l/min. Po nastavení průtoku zacvakneme zpět červenou pojistku. Maximální provozní tlak je 1 Mpa.

Termostatický směšovací ventil ESBE - slouží pro namíchání teploty topné vody do smyček a umožňuje držet teplotu topné vody na nastavené hodnotě. Hodnoty nastavení je možné měnit po sundání krytky směšovače ESBE a otáčením kolečka doprava (po směru hodinových ručiček) lze teplotu topné vody snížit ze 60°C až na 35°C. Otáčením doleva lze teplotu topné vody zvyšovat z 35°C až na 60°C. Alternativně 20-40°C.

Regulátor diferenčního tlaku – slouží k odstranění hluku vznikajícího zvýšením diferenčního tlaku v soustavě (při částečném nebo úplném uzavření některých topných okruhů) a zároveň zajišťuje ochranu čerpadla udržením minimálního průtočného množství.

Uzavírací ventily – jsou určeny k uzavírání a otevírání dané topné smyčky. Standardně osazeny ruční hlavicí. Lze ale osadit i elektrotermickým pohonem (kat. číslo 27041, 27042), který lze ovládat prostorovým termostatem (kat. číslo 27030, 27031) nebo bezdrátovou regulací (kat. číslo 10255, 10256).

Čerpadlo – zajišťuje nepřetržitou cirkulaci topné vody v systému. Lze osadit čerpadlem MYSON CP 50-180 mm nebo CP 60-180 mm.

Hloubka sestavy je 130 mm.

Doporučený rozměr skříně: skříň pod omítku 715 mm, skříň nad omítku 845 mm

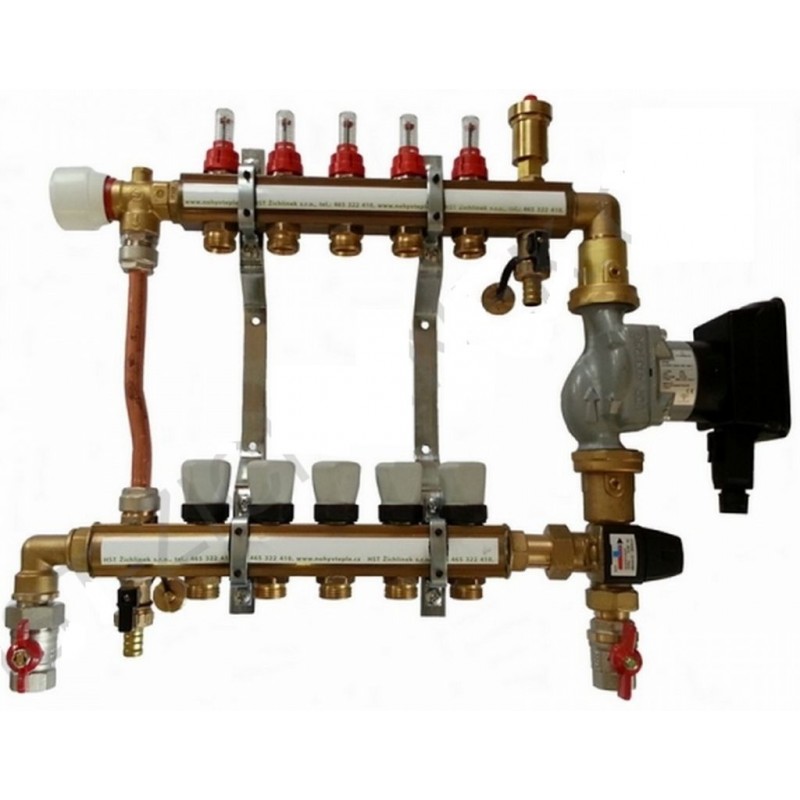

ilustrační foto
