VIADRUS HERCULES U32 5 čl. litinový zplyňovací kotel

Popis

VIADRUS HERCULES U32 5 čl. litinový zplyňovací kotel

Kotel Hercules U32 je litinový zplyňovací kotel s ručním přikládáním, řadí se do skupiny kotlů na tuhá paliva. Tento kotel Hercules U32 je určený k ekologickému spalování kusového dřeva a uhlí.

Konstrukční provedení spalovací komory umožňuje spalování paliva přirozeným odtahem spalin bez podpory ventilátoru.

V teplovodních systémech s přirozenou cirkulací topného média je možno kotel provozovat bez oběhového čerpadla.

Palivo: černé uhlí, hnědé uhlí, dřevo

Přednosti:
- splňuje nejpřísnější normy dle ČSN EN 303-5
- účinnost až 89%
- vysoká životnost českého litinového výměniku
- vodou chlazené pevné rošty
- nízké nároky na komínový tah (cca 20 Pa)
- možnost samotížného provozu
- jednoduchá obsluha a údržba
- závitové příruby pro snadnou montáž
- nízká teplota spalin (cca 130 - 160 °C)
- provoz nezávislý na elektrické energii (bez nuceného odtahu spalin a bez oběhového čerpadla)

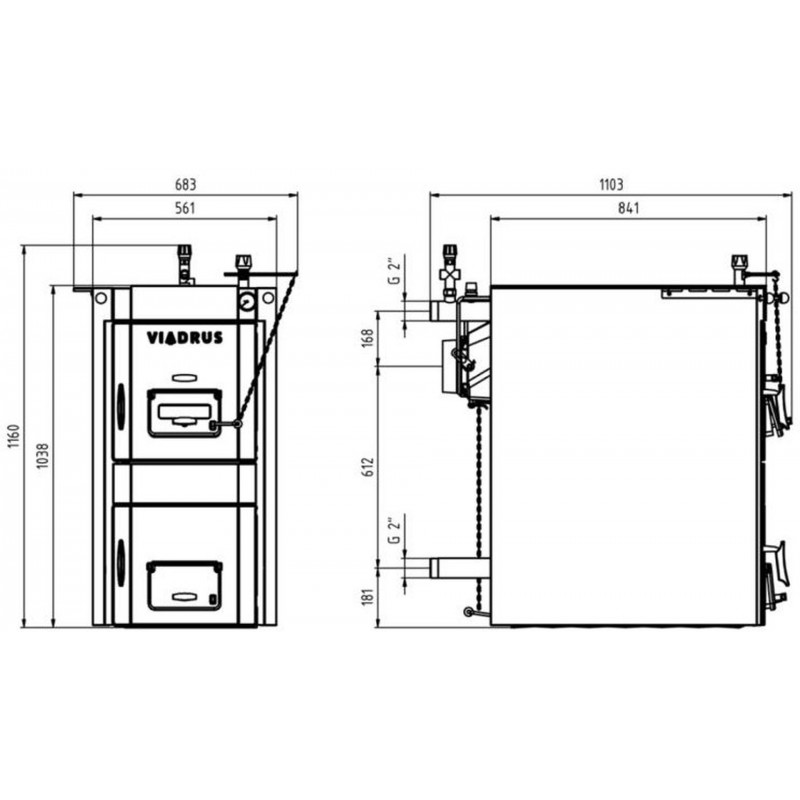

Rozměry a technické parametry kotle
- Objem spalovací komory: 51 dm3
- Obsah vody: 52,5 l
- Hmotnost: 472 kg
- Hloubka spalovací komory: 480 mm
- Průměr kouřového hrdla průměr D: 156 mm
- Rozměry kotle: – výška (vč. podstavce) x šířka (vč. podstavce): 1221x600 mm
- Rozměry kotle: – hloubka L: 831 mm
- Rozměry plnícího otvoru: 310x236 mm
- Maximální provozní přetlak vody: 400 (4) kPa (bar)
- Minimální provozní přetlak vody: 50 (0,5) kPa (bar)
- Zkušební přetlak vody: 800 (8) kPa (bar)
- Minimální teplota vstupní vody: 60 °C
- Doporučená provozní teplota topné vody: 60 - 80 °C
- Hladina hluku: < 65 dB
- Přípojky kotle: – topná voda: 2"
- Přípojky kotle: – vratná voda: 2"
- Teplota chladicí vody pro zařízení pro odvádění přebytečného tepla: 5 - 20 °C
- Přetlak chladicí vody pro zařízení pro odvádění přebytečného tepla: 200 - 600 (2 -6) kPa (bar)

Technické parametry HERCULES U32 D - palivo dřevo
- vlhkost paliva max. 20 % výhřevnost: 14 – 18 MJ. kg-1
- Třída kotle dle EN 303 – 5: 3
- Jmenovitý výkon: 20 kW
- Spotřeba paliva: 5,1 kg/h
- Max. hmotnost paliva v plnící komoře: 12 kg
- Doba hoření při jmenovitém výkonu: 2 hod
- Teplota spalin při jmenovitém výkonu: 120 - 160 °C
- Hmotnostní průtok spalin při jmenovitém výkonu: 17,52 g/sec
- Komínový tah: 0,2 mbar
- Účinnost: 86,5 %

Technické parametry HERCULES U32 B - palivo hnědé uhlí
- zrnitost 20 – 40 mm, vlhkost paliva max. 15 %
- výhřevnost: 14 – 20 MJ.kg-1
- Třída kotle dle EN 303 – 5: 4
- Jmenovitý výkon: 18 kW
- Spotřeba paliva: 3,7 kg/h
- Max. hmotnost paliva v plnící komoře: 16 kg
- Doba hoření při jmenovitém výkonu: 4 hod
- Teplota spalin při jmenovitém výkonu: 120 - 160 °C
- Hmotnostní průtok spalin při jmenovitém výkonu: 0,0156 g/sec
- Komínový tah: 0,25 mbar
- Účinnost: 82,6 %

Technické parametry HERCULES U32 - palivo černé uhlí
- zrnitost 20 – 40 mm, vlhkost paliva max. 15 %
- výhřevnost: 26 - 29 MJ.kg-1
- Třída kotle dle EN 303 – 5: 5
- Jmenovitý výkon: 18 kW
- Spotřeba paliva: 3 kg/h
- Max. hmotnost paliva v plnící komoře: 16 kg
- Doba hoření při jmenovitém výkonu: 4 hod
- Teplota spalin při jmenovitém výkonu: 120 - 160 °C
- Hmotnostní průtok spalin při jmenovitém výkonu: 0,0196 g/sec
- Komínový tah: 0,25 mbar
- Účinnost: 88,5 %

Doporučené rozměry dřevěných špalků
- Průměr špalků: průměr 40 až 120 mm
- Délka špalků: 280 - 300 mm

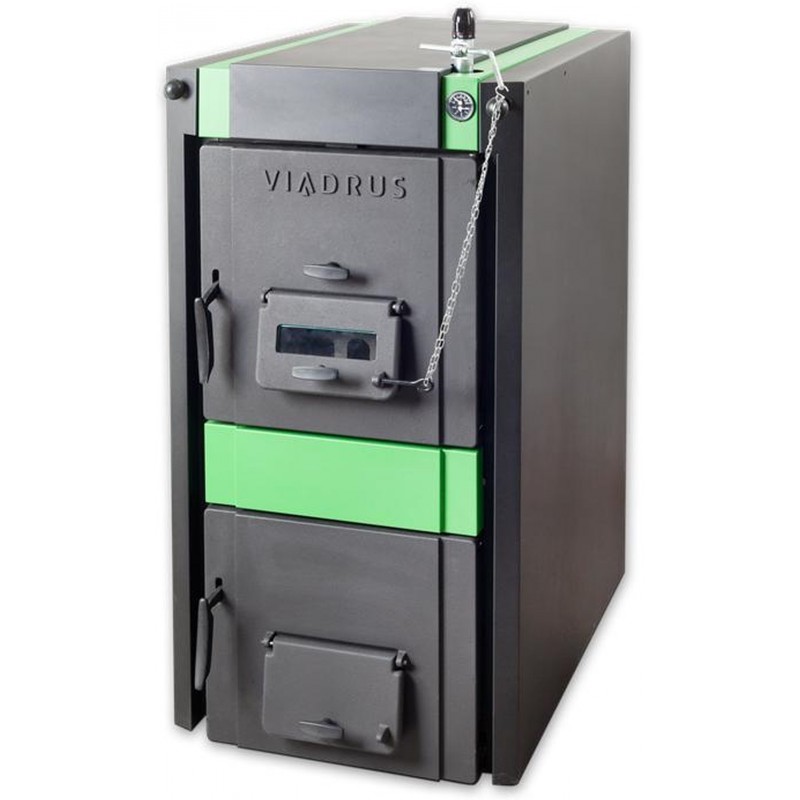

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
