Grundfos SQ 3-105 1x200-240V ponorné čerpadlo 96510210

Popis

Grundfos SQ 3-105 1x200-240V ponorné čerpadlo 96510210

Článkové ponorné čerpadlo o průměru 3" určené k zásobování domácností vodou, přečerpávání kapalin z nádrží, závlahové účely a aplikace spojené s ochranou životního prostředí. Čerpadlo má „plovoucí" oběžná kola, přičemž každé z nich je uloženo ve svém vlastním ložisku v provedení karbid wolframu/keramika.
Čerpadlo se vyznačuje měkkým rozběhem a je vybaveno ochranou proti běhu nasucho, vztlaku, přepětí, podpětí, přetížení a přehřívání.

Motor čerpadla je jednofázový motor s rotorem z permanentního magnetu zajišťující optimální účinnost v širokém provozním rozsahu. Motor je opatřen vyměnitelnou kabelovou vidlicí.

Technické parametry:
- Otáčky čerpadla, ke kterým se vztahují údaje čerpadla: 10700 ot/min
- Jmen. průtok: 3 m3/h
- Jmen. dopravní výška: 113 m
- Stupně: 8
- Schval. značky na štítku motoru: CE,UL,CUL
- Toleranční pásmo křivky: ISO9906:2012 3B
- Model: B
- Ventil: Se zabudovanou zpět. klapkou

Materiály:
- Čerpadlo: Polyamid / korozivzdorná ocel
- Čerpadlo: DIN W.-Nr. 1.4301
- Čerpadlo: AISI 304
- Oběžné kolo: Polyamid
- Motor: Korozivzdorná ocel
- Motor: DIN W.-Nr. 1.4301
- Motor: AISI 304

Instalace:
- Výtlačné hrdlo: Rp1 1/4
- Min. průměr vrtu: 76 mm

Kapalina:
- Čerpaná kapalina: Voda
- Max. teplota kapaliny: 35 °C
- Maximální teplota kapaliny při 0,15 m/s: 35 °C
- Vybraná teplota kapaliny: 20 °C
- Hustota: 998.2 kg/m3

Elektrické údaje:
- Typ motoru: MS3
- Příkon - P1: 2.54 kW
- Jmenovitý výkon - P2: 1.85 kW
- Napájecí vstup P3: 1.74 kW
- Frekvence el. sítě: 50 Hz
- Jmenovité napětí: 1 x 200-240 V
- Jmenovitý el. proud: 12.3 A
- Účiník: 1.00
- Jmenovité otáčky: 10700 ot/min
- Typ spínání (DOL, SD): Přímé spínání
- Krytí (IEC 34-5): IP68
- Třída izolace (IEC 85): F
- Motorová ochrana: Y
- Teplotní ochrana: interní
- Délka kabelu: 1.5 m

Řídící jednotky:
- CU 300/CU 301: Komunikace není možná

Jiné
- Čistá hmotnost: 4.8 kg
- Hrubá hmotnost: 5.1 kg
- Přepravní objem: 0.009 m3

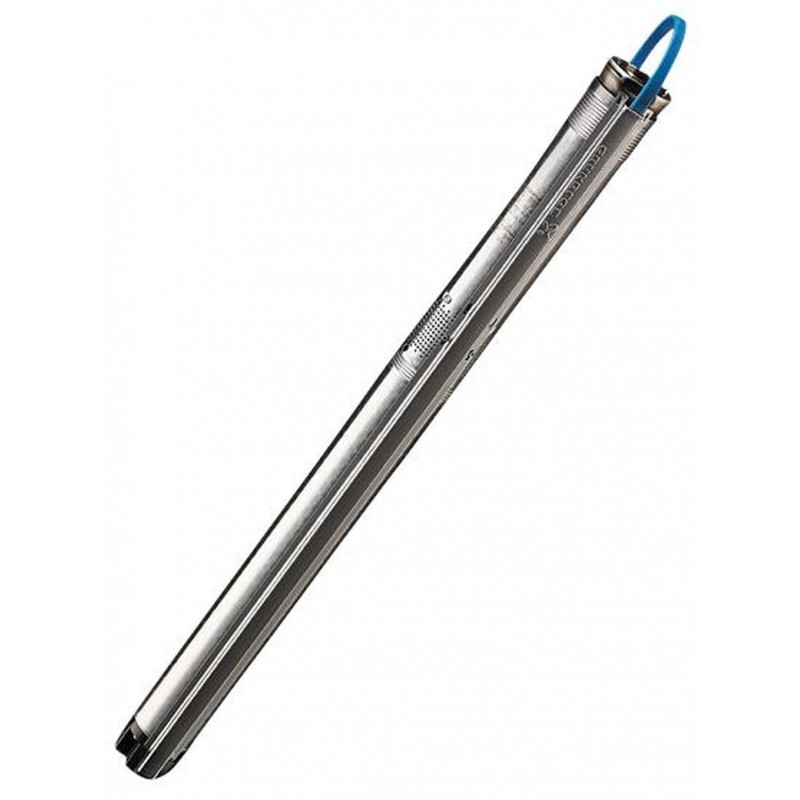

ilustrační foto

Specifikace

Parametry
Příkon	2540 W
Délka kabelu	1,5 m
Dopravní výška	113 m
Síťová přípojka	1~230 V, 50 Hz
Max. hloubka ponoru	150 m
Přípojka výtlaku	5/4"
Max. průtok	10 m3/h
Plovák	Bez plováku
Typ	SQ 3-105
