WILO TOP-Z 30/7 EM PN10 RG Cirkulační čerpadlo 2048340

Popis

Toto oběhové čerpadlo je vhodné jen pro pitnou vodu.

Použitelné pro cirkulační systémy s teplou pitnou vodou v průmyslu a technických zařízeních budov.

Bezúdržbové, mokroběžné oběhové čerpadlo s připojením na závit nebo na přírubu, předvolitelné stupně otáček pro přizpůsobování výkonu.

Vybavení a funkce
• Manuální přizpůsobování výkonu se 3 stupni otáček
• Čerpadla s 1~ motorem:
• P2 až 90W: Interní ochrana proti nepřípustně vysokým teplotám vinutí
• P2 = 180 W: Plná ochrana motoru díky ochranným kontaktům vinutí ve spojení s vybavovacím přístrojem
• Čerpadla s 3~ motorem:
• P2 až 90W: Interní ochrana proti nepřípustně vysokým teplotám vinutí
• P2 180 W: Plná ochrana motoru s integrovanou spouštěcí elektronikou
• Poruchová kontrolka
• Kontakt pro sběrné poruchové hlášení
• Kontrolka směru otáčení
• Síťová přípojka 3~230 V s volitelným přepínacím konektorem
• Skříň čerpadla z červeného kovu nebo šedé litiny (nerezová ocel v závislosti na typu)
• Kombinovaná příruba PN 6/PN 10 (u DN 40 až DN 65)
• Tepelně izolační kryty
• Další funkce díky dovybavení modulem Protect Module C:
• Poruchové hlášení SSM jako beznapěťový rozpínací kontakt
• Provozní hlášení SBM jako beznapěťový zapínací kontakt
• Řídicí vstup "Přednost vyp" pomocí beznapěťového kontaktu (rozpínací kontakt)
• Rozeznání blokování
• Plná ochrana motoru s vybavovacím přístrojem
• Potvrzování poruch
• Řízení zdvojeného čerpadla (paralelně instalovaná dvě samostatná čerpadla): Základní/záložní režim (automatické přepínání v případě poruchy/časově závislá výměna čerpadel)

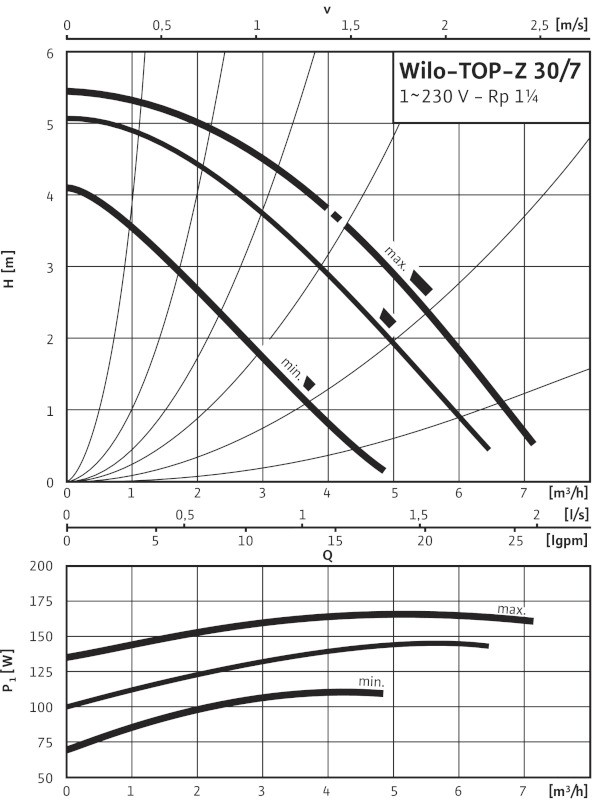

Hydraulické údaje:
• Max. čerpací výkon: 7,1
• Max. dopravní výška: 5,5

Údaje o výrobku:
• Maximální provozní tlak: 10 bar
• Max. teplota média: 110 °C
• Min. teplota média: -20 °C
• Max. okolní teplota: 40 °C
• Max. přípustná tvrdost v cirkulačních systémech užitkové vody: 3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) pro 20/4 + 25/6)

Údaje o motoru:
• Síťová přípojka: 1~230 V, 50 Hz
• Rušivé vyzařování: EN 61000-6-3
• Odolnost proti rušení: EN 61000-6-2
• Příkon (min): 70 W
• Max. proudový vstup P1: 185 W
• Jmenovitý výkon P2: 90 W
• Jmenovitý proud: 0,90 A
• Třída krytí: IPX4D
• Ochrana motoru: integrovaný
• Izolační třída: H
• Max. otáčky: 2700 rpm
• Šroubení kabelu: 1 x PG13.5

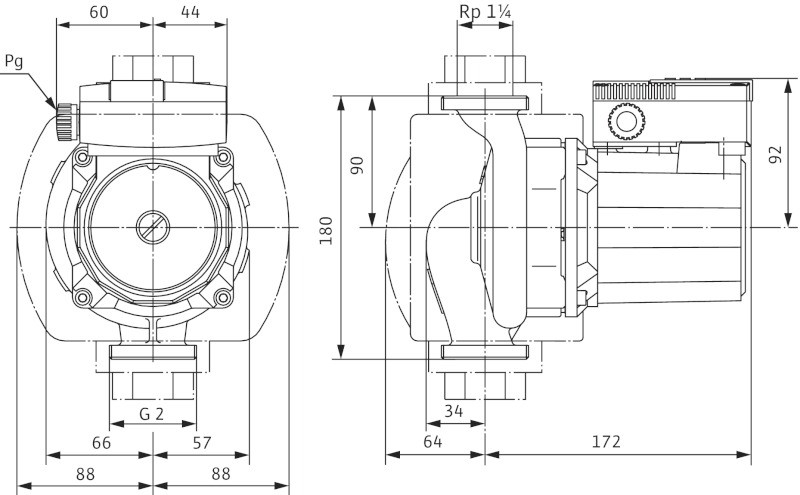

Rozměry pro instalaci:
• Přípojka trubky na straně sání: G 2
• Přípojka trubky na výtlaku: G 2
• Konstrukční délka: 180 mm

Materiály:
• Hřídel: 1.4122, X39CrMo17-1
• Skříň čerpadla: CC499K
• Oběžné kolo: PPE-GF30
• Materiál ložiska: Carbon, synthetic resin impregnated

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.

Specifikace

Parametry
Dopravní výška	5,5 m
Velikost	1 1/4"
Přípojka přítoku	2"
Přípojka výtlaku	2"
Typ připojení	závitové
Vestavná délka	180 mm
Max. průtok	7,1 m3/h
EEI - Index energetické účinnosti	<= 0,20
Jmenovitý tlak	10 bar
Síťová přípojka	1~230 V, 50 Hz
Typ	30/7
Krytí IP	IPX4D
