Grundfos čerpadlo UP 20-30 N 150mm, 1x230V 59643500

Popis

Vhodné pro:
- Vytápění komerčních budov
- Cirkulace teplé vody (pouze provedení z korozivzdorné oceli)
  Cirkulační čerpadla pro cirkulaci teplé (užitkové) vody
  Čerpadlo má rotor zapouzdřený izolační membránou, tj. čerpadlo a
  motor tvoří kompaktní jednotku bez ucpávky a je opatřeno pouze
  dvěma těsnicími kroužky. Ložiska jsou mazána čerpanou kapalinou.
Charakteristické prvky čerpadla jsou :
- keramický hřídel a radiální ložiska
- axiální ložisko z uhlíku
- izolační membrána rotoru z nerezoceli
- oběžné kolo z korozivzdorného materiálu Kompozit
- těleso čerpadla z Stainless steel
- Motor čerpadla je 1-fázový motor. Není nutná žádná přídavná
  motorová ochrana.
Technické parametry:
- Počet otáček: 1
- Jmenovitý průtok: 1.53 m3/h
- Jmen. dopravní výška: 1.7 m
- Max. dopr. výška: 30 dm
- Teplotní třída: TF95
- Schválení: CE,VDE,EAC,WEEE
Materiály:
- Těleso čerpadla Stainless steel
  EN 1.4301
  AISI 304
- Oběžné kolo: Kompozit
  PES+30% GF
Instalace:
- Rozsah okolní teploty: 0 .. 80 °C
- Maximální okolní teplota při teplotě kapaliny 80°C.: 80 °C
- Maximální provozní tlak: 10 bar
- Typ připojení: G
- Velikost připojení: 1 1/4 inch
- PN pro potrubní přípojku: PN 10
- Délka port-port: 150 mm
Kapalina:
- Čerpaná kapalina: Voda
- Rozsah teploty kapaliny: 2 .. 110 °C
- Vybraná teplota kapaliny: 60 °C
- Hustota: 983.2 kg/m3
Elektrické údaje:
- Příkon pro otáčkový stupeň 3: 75 W
- Frekvence el. sítě: 50 Hz
- Jmenovité napětí: 1 x 230 V
- Elektrický proud pro otáčkový stupeň 3: 0.31 A
- Velikost kondenzátoru - provoz: 2 µF
- Krytí (IEC 34-5): IP44
- Třída izolace (IEC 85): F
- Vestavěná ochrana motoru: Žádný
- Teplotní ochrana: Impedančně chráněno
Jiné:
- Pozice svorkovnice: 9H
- Čistá hmotnost: 2.04 kg
- Hrubá hmotnost: 2.18 kg
- Přepravní objem: 0.004 m3

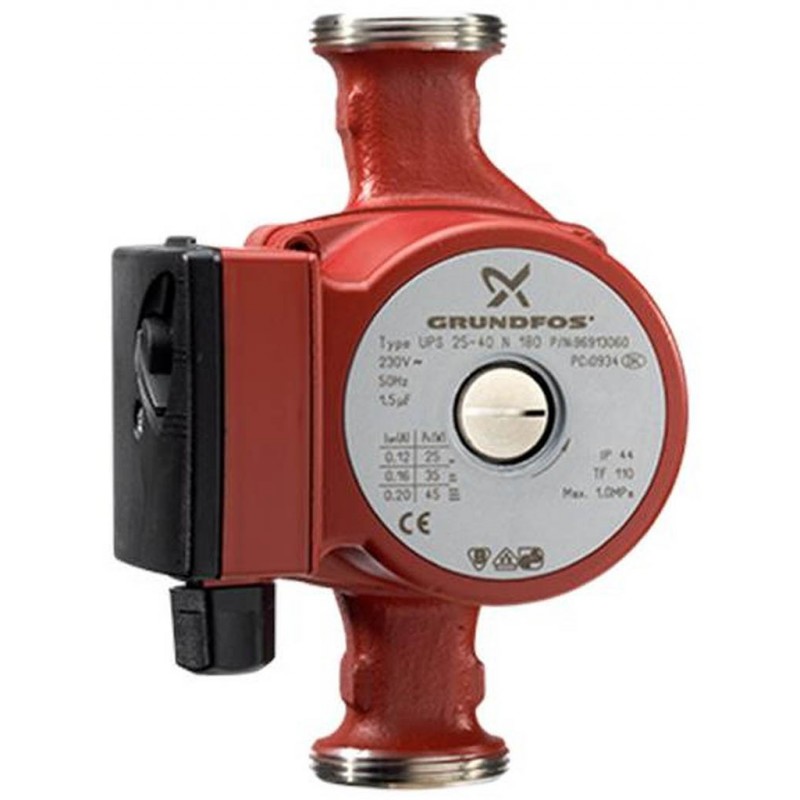

ilustrativní foto

Jiné
Čistá hmotnost: 2.1 kg
Hrubá hmotnost: 2.3 kg
Přepravní objem: 0.004 m3

UP 20-30 N 150

Čerpadlo má rotor zapouzdřený izolační membránou,
tj. čerpadlo a motor tvoří kompaktní jednotku bez
ucpávky a je opatřeno pouze dvěma těsnicími
kroužky.
Ložiska jsou mazána čerpanou kapalinou.
Charakteristické prvky čerpadla jsou :
•keramický hřídel a radiální ložiska
•axiální ložisko z uhlíku
•izolační membrána rotoru z nerezoceli
•oběžné kolo z korozivzdorného materiálu Kompozit, PES/PP
•těleso čerpadla z Korozivzdorná ocel
Motor čerpadla je 1-fázový motor.
Není nutná žádná přídavná motorová ochrana.

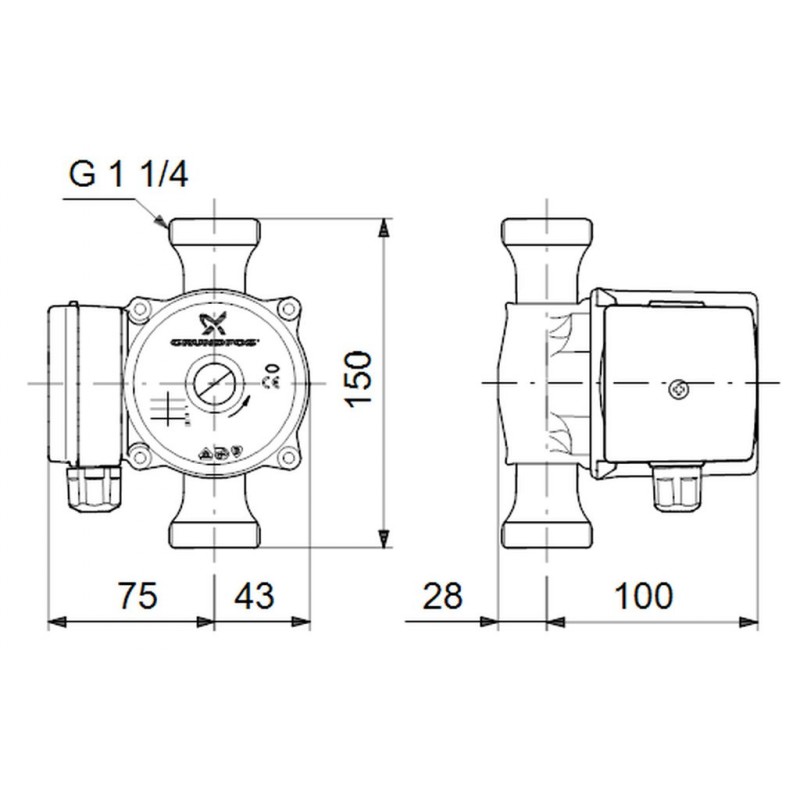

ilustrační foto

Specifikace

Parametry
Dopravní výška	3 m
Typ připojení	závitové
Velikost	5/4"
Vestavná délka	150 mm
EEI - Index energetické účinnosti	<= 0,23
Jmenovitý tlak	10 bar
Síťová přípojka	1~230 V, 50 Hz
Typ	20-30 N
