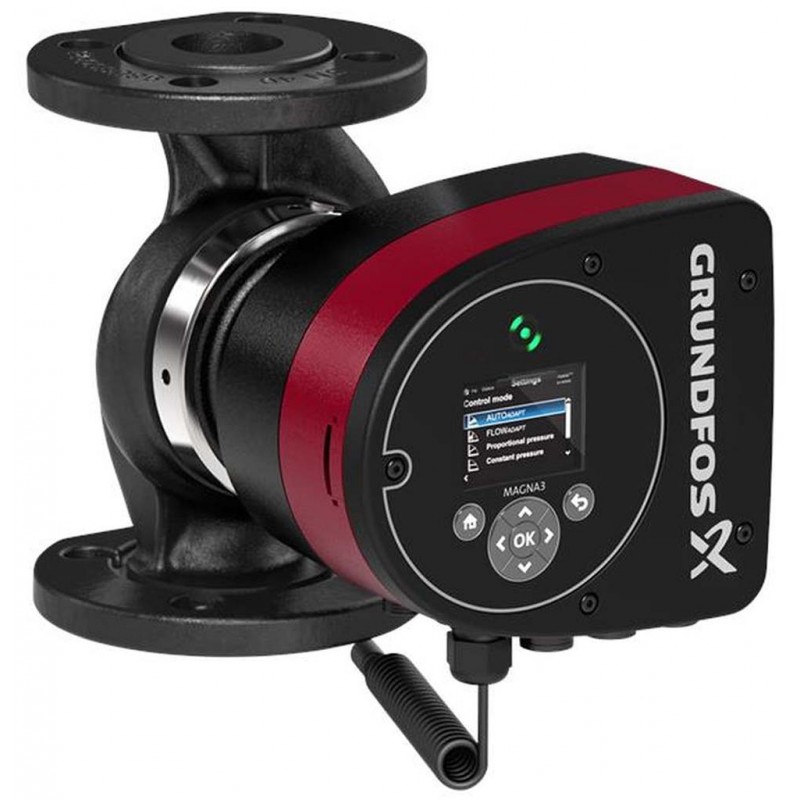

Grundfos MAGNA3 40-40 F 220 1x230V PN6/10 čerpadlo oběhové 97924266

Popis

Grundfos MAGNA3 40-40 F 220 1x230V PN6/10 čerpadlo oběhové 97924266

MAGNA3 - více než čerpadlo
S jeho bezkonkurenční účinností, všezahrnující rozsah a vestavěný komunikační firewallových funkcí funkce nahrazující systémových komponent, MAGNA3 je ideální pro inženýry a projektanty, kteří se snaží vytvářet vysoce výkonné systémy budov.
To čerpadlo Grundfos Master Class se hodí jak na vytápění a chlazení aplikací dokonale, takže je jasnou volbou pro téměř všechny stavební projekt - staré nebo nové.
MAGNA3 je se zapouzdřeným rotorem, tj čerpadlo a motor tvoří kompaktní jednotku bez ucpávky a je opatřeno pouze dvěma těsnicími kroužky. Ložiska jsou mazána čerpanou kapalinou.

Inovativní třmen s pouze jedním šroubem umožňuje snadné přemístění hlavy čerpadla.
MAGNA3 je čerpadlo bez nutnosti údržby as mimořádně nízkými náklady na dobu životnosti.

Čerpadlo se vyznačuje následující:
• řadič integrovaný v ovládací skříni
• ovládací panel s TFT displejem na ovládací skříni
• řídící jednotky připravené pro volitelné moduly CIM
• vestavěný diferenčního tlaku a teploty čidlo
pouzdro • litinové čerpadlo ( v závislosti na modelu)
• z uhlíkových vláken vyztužený kompozitní rotor
• nerez opěrná deska ložiska a pouzdro rotoru
• hliníkové slitiny Těleso statoru
• vzduchem chlazené výkonové elektroniky
MAGNA3 je jednofázový čerpadlo.

Charakteristické vlastnosti
• AUTOADAPT.
• FLOWADAPT a FLOWLIMIT (více než funkci čerpadla, protože snižuje potřebu čerpadlo škrtící ventily).
• Regulace na proporcionální tlak.
• Regulace na konstantní tlak.
• Regulace na konstantní teplotu.
• konstantní křivky.
• Max. nebo min. křivky.
• Automatický redukovaný noční provoz.
• Žádné externí motorová ochrana nutná.
• Izolační skořepiny dodávané s Samostatná čerpadla pro topné systémy.
• Velký rozsah teplot, kde jsou teplota čerpané kapaliny a okolní teplota na sobě nezávislé.

Komunikace
MAGNA3 umožňuje komunikaci prostřednictvím následujících úkonů:
• Bezdrátový Grundfos GO vzdálené
komunikace • sběrnice pomocí modulu CIM
• digitální vstupy
• reléové výstupy
• analogový vstup (více než funkci čerpadla jako tepelné energie metr)

Motor a elektronická řídící
MAGNA3 zahrnuje 4-pólový synchronní motor s permanentními magnety (PM motoru). Tento typ motoru se vyznačuje vyšší účinnost než konvenční asynchronním motorem s kotvou nakrátko.
otáčky čerpadla je řízeno integrovaným frekvenčním měničem.
čidlo diferenčního tlaku a teploty je začleněna v čerpadle.

Technické parametry:
Liquid:
Čerpaná kapalina: Voda
Rozsah teploty kapaliny: -10 .. 110 ° C
Teplota kapaliny: 20 ° C
Hustota: 998,2 kg / m3
Kinematická viskozita: 1 mm2 / s

Technické údaje:
Teplotní třída TF: 110
Schválení značky na typovém štítku: CE, VDE, EAC

Materiály:
Těleso čerpadla: Litina
Těleso čerpadla: EN-GJL-250
Těleso čerpadla: ASTM A48-250B
Oběžné kolo: PES 30% GF

Instalace:
Rozsah okolní teploty: 0 .. 40 ° C
Maximální provozní tlak: 10 bar
Standardní příruba: DIN
Potrubní přípojka: DN 40
Tlakový stupeň: PN6 / 10
Port-a výtlačným hrdlem: 220 mm

Elektrické údaje:
Příkon - P1: 12 .. 97 W
Maximální odběr proudu: 0,11 .. 0,8
Frekvence: 50 Hz
Jmenovité napětí: 1 x 230 V
Krytí (IEC 34-5): X4D
Třída izolace (IEC 85): F

Ostatní:
Label: Grundfos Blueflux
Energie (EEI): 0.18
Čistá hmotnost: 9,92 kg
Hrubá hmotnost: 10,4 kg
Přepravní objem: 0,016 m3

Specifikace

Parametry
Dopravní výška	4 m
Typ připojení	přírubové
Velikost příruby	40 DN
Vestavná délka	220 mm
EEI - Index energetické účinnosti	0,18
Jmenovitý tlak	10 bar
Síťová přípojka	1~230 V, 50 Hz
Typ	40-40 F
