WILO VARIOS PICO-STG 25/1-7 4215542

Popis

Čerpadlo s vysokou účinností Wilo-Varios PICO-STG, elektronicky řízená. Bezúdržbové mokroběžné oběhové čerpadlo s připojením na závit, se synchronním motorem odolným vůči zablokování podle technologie ECM a s integrovanou elektronickou regulací výkonu pro plynulou regulaci rozdílu tlaku. Použitelné pro všechna topná a klimatizační zařízení a také pro solární a geotermická zařízení.

Sériově s:
• Předvolitelné způsoby regulace umožňující optimální přizpůsobení zatížení
• Diferenční tlak konstantní (&Delta p-c), 3 předdefinované charakteristiky
• Variabilní diferenční tlak (&Delta p-v): 3 předdefinované charakteristiky
• Konstantní otáčky (3 stupně otáček)
• Externí regulace pomocí signálu iPWM GT (topení / geotermální energie) nebo iPWM ST (solární energie)
• Funkce Sync (manuální programovací modus) k přeprogramování čerpadla v případě výměny
• Funkce manuálního odvzdušnění prostoru rotoru
• Manuální restart
• Displej LED
• Indikace zvoleného způsobu regulace a charakteristiky
• Indikátor stavu během odvětrávání a manuálního restartu
• Kódování LED během funkce Sync
• Indikace provozu a poruch
• Integrovaná ochrana motoru
• Automatická deblokační funkce
• Elektrický přívodní kabel s 3pólovým připojením zástrčky a Wilo-Connectorem
• Připojení PWM
• Skříň čerpadla s katoforézní ochrannou vrstvou

Hydraulické údaje:
• Maximální provozní tlak PN: 10 bar
• Max. dopravní výška H: 7.00 m
• Max. čerpací výkon Q: 3.7 m3/h
• Minimální výška přítoku při 50 °C: 0.5
• Minimální výška přítoku při 95 °C: 3
• Minimální výška přítoku při 110 °C: 10
• Min. teplota média Tmin: -10 °C
• Max. teplota média Tmax: 95 °C
• Min. okolní teplota Tmin: -10 °C
• Max. okolní teplota Tmax: 40 °C

Údaje o motoru:
• Index energetické účinnosti (EEI): 0.20
• Síťová přípojka: 1~230 V ±10%, 50/60 Hz
• Min. otáčky nmin: 2340 rpm
• Max. otáčky nmax: 4366 rpm
• Příkon (min) P1 min: 1.0 W
• Max. proudový vstup P1 P1 max: 50.0 W
• Rušivé vyzařování: EN 61000-6-3
• Odolnost proti rušení: EN 61000-6-2
• Elektromagnetická kompatibilita: EN 61800-3
• Šroubení kabelu: 1 x PG11
• Izolační třída: F
• Třída krytí: IPX4D

Materiály:
• Skříň čerpadla: EN-GJL-200
• Oběžné kolo: PP-GF40
• Hřídel: 1.4122
• Materiál ložiska: Uhlíkový grafit

Rozměry pro instalaci:
• Přípojka trubky na výtlaku RPD: G 1 1/2“
• Přípojka trubky na straně sání RPS: G 1 1/2“
• Konstrukční délka l0: 180 mm

Obsah dodávky:
• Čerpadlo
• Kabel s 3pólovou zástrčkou čerpadla a Wilo-Connectorem
• Wilo-Connector
• Těsnění
• Návod k montáži a obsluze

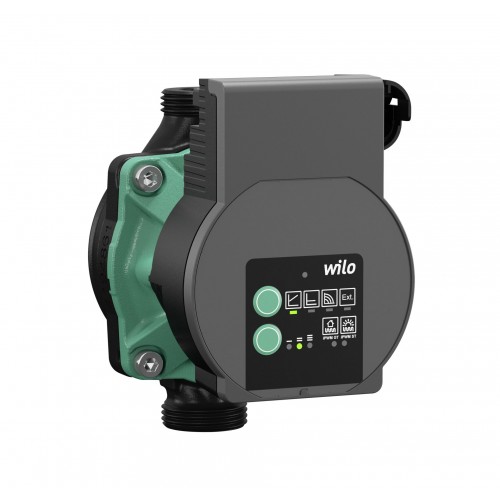

Ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.

Specifikace

Parametry
Přípojka přítoku	1 1/2"
Přípojka výtlaku	1 1/2"
Dopravní výška	7 m
Typ připojení	závitové
Vestavná délka	180 mm
Max. průtok	3,7 m3/h
Jmenovitý tlak	10 bar
Síťová přípojka	1~230 V, 50/60 Hz
Krytí IP	IPX4D
EEI - Index energetické účinnosti	0,20
Typ	25/1-7
