WILO HiSewlift 3 3-15 přečerpávač splašků, nadzemní instalace 4191675

Popis

Automaticky pracující bezhlučné přečerpávací zařízení splaškové vody připravené k okamžitému připojení, dle EN 12050-3, se všemi potřebnými spínacími a ovládacími zařízeními.

Součásti zařízení:
• Ponorné motorové čerpadlo s mělnicím zařízením
• Integrovaná zpětná klapka
• Filtr s aktivním uhlím
• Přepadová pojistka
• Flexibilní spojovací hrdla

Přípojka pro záchodovou mísu typu kombi a možnost dalších přípojek (umyvadlo, bidet).

Při instalaci je potřeba dodržovat místní normy a směrnice (např. v Německu DIN 1986).

Volitelně se dodává síťově připojitelný alarm.

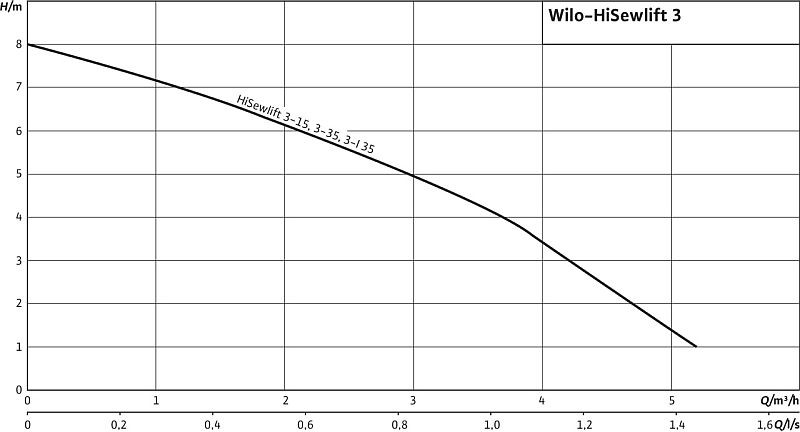

Hydraulické údaje:
• Maximální dopravní výška: 5 m
• Maximální vodorovná dopravní vzdálenost: 90 m
• Maximální výška: 1000 m
• Jmenovitý průměr (DN) sacího připojení: DN40
• Jmenovitý průměr (DN)přípojky výtlaku: DN32-28-22
• Počet připojení: 1 pro toaletu + 1

Teplotní rozsah:
• Teplotní rozmezí média: +5°C až +35°C
• Okolní teplota Max.: +40°C

Elektrické údaje
• Třída ochrany motoru: IP 44
• Izolační třída: Třída 1
• Kmitočet: 50 Hz
• Napětí: 220/240
• Jmenovitý proud: 1,9 A

Materiály:
• Materiál motoru: PP-GF30
• Materiál nádrže: 4191675, HiSewlift3-15
• Skříň čerpadla: PP-GF30

Provozní údaje:
• Čerpané médium: Water
• Min. teplota média: 5 °C
• Max. teplota média: 35 °C
• Max. okolní teplota: 40 °C

Údaje o motoru:
• Síťová přípojka: 1~230 V, 50 Hz
• Výkon hřídele P2 (Q = max.) zvoleného oběžného kola * Počet čerpadel: 400 W
• Jmenovitý proud: 1.90 A
• Třída krytí: IP44
• Izolační třída: F

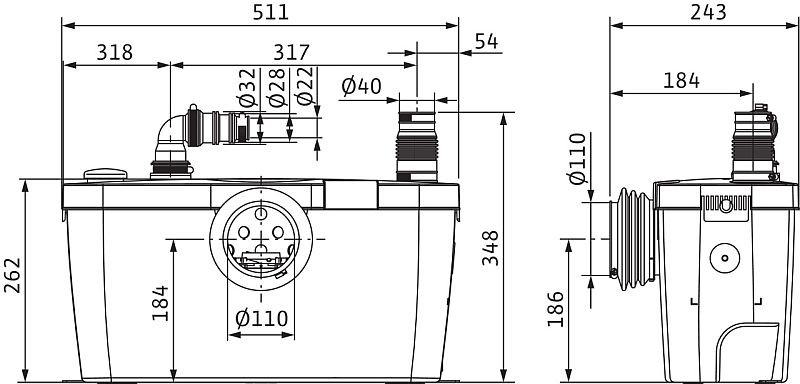

Rozměry pro instalaci:
• Přípojka trubky na straně sání: DN 40
• Přípojka trubky na výtlaku: DN 32/28/22

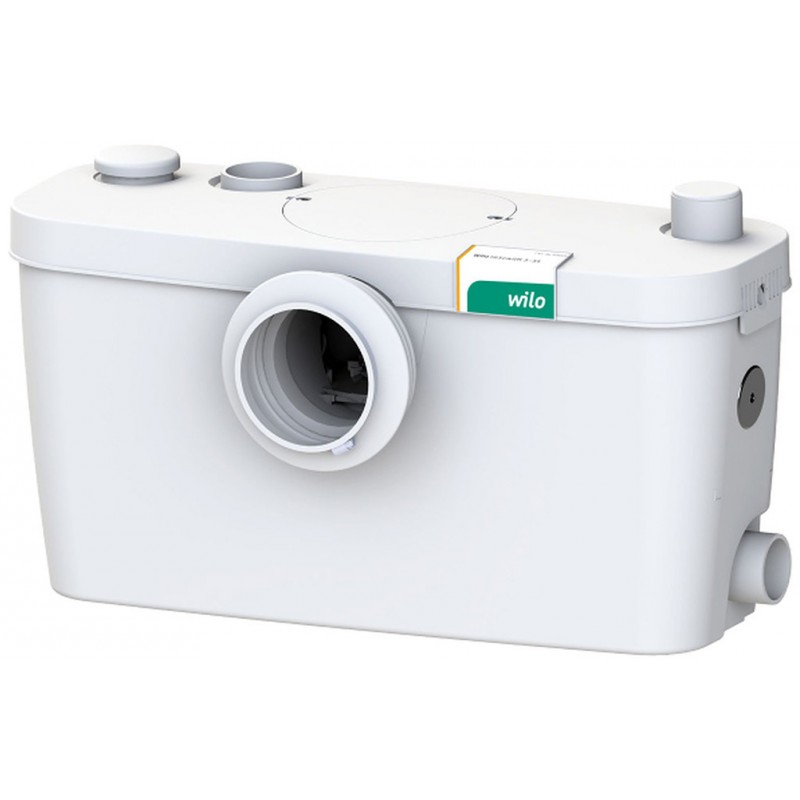

ILUSTRAČNÍ FOTO

Specifikace

Parametry
Dopravní výška	5 m
Max. průtok	5 m3/h
Síťová přípojka	1~230 V, 50 Hz
Jmenovitý tlak	1 bar
Přípojka přítoku	DN 40
Přípojka výtlaku	DN 22, DN 28, DN 32
Typ	HiSewlift 3-15
