Grundfos MAGNA3 32-60 180 1x230V oběhové čerpadlo PN10, 97924255

Popis

Grundfos MAGNA3 32-60 180 1X230V oběhové čerpadlo PN10 97924255

MAGNA3 - Více než čerpadla
Díky své bezkonkurenční účinnosti, všezahrnující rozsah a vestavěný komunikační schopnosti plus funkce nahrazující systémové komponenty, MAGNA3 je ideální pro inženýry a projektanty, kteří chtějí vytvářet vysoce výkonné systémy pro budovy.
Toto čerpadlo do Grundfos Master Class se hodí jak topení a chlazení aplikací dokonale, což je jasnou volbou pro téměř všechny stavební projekty - staré nebo nové.

MAGNA3 se zapouzdřeným rotorem, tj. čerpadlo a formě motoru integrální jednotku bez ucpávky a je opatřeno pouze dvěma těsnicími kroužky. Ložiska jsou mazána čerpanou kapalinou. Inovativní svorka s pouze jedním šroubem umožňuje snadné přemístění hlavy čerpadla. MAGNA3 je čerpadlo bez nároků na údržbu a velmi nízkou Life Cycle Cost.

Čerpadlo se vyznačuje následující:
• řadič integrovaný v ovládací skříni
• ovládací panel s TFT displejem na ovládací skříně
• řídící jednotky připravené pro volitelné moduly CIM
• Vestavěný diferenčního tlaku a teploty čidla
• litinový kryt čerpadla ( V závislosti na modelu)
• uhlíkovými vlákny vyztužené kompozitní rotor
• z nerezové oceli nosná deska a obložení rotoru
• hliník Těleso statoru ze slitiny
• vzduchem chlazené výkonové elektroniky
MAGNA3 je jednofázové čerpadlo.

Charakteristické vlastnosti
• AUTOADAPT.
• FLOWADAPT a FLOWLIMIT (více než funkci čerpadla, neboť snižuje potřebu čerpadla škrtící ventily).
• Regulace na proporcionální tlak.
• regulace na konstantní tlak.
• Regulace na konstantní teplotu .
• Provoz podle konstantní křivky.
• Max. nebo min. křivky.
• Automatický redukovaný noční provoz.
• Není nutná žádná externí motorová ochrana.
• Izolační skořepiny dodané s jedno-hlava čerpadla pro topné systémy.
• Velký rozsah teplot, kde je teplota kapaliny a okolní teplota na sobě nezávislé.

Komunikace
MAGNA3 umožňuje komunikaci prostřednictvím následujících možností:
• bezdrátové Grundfos GO Remote
• Fieldbus komunikaci přes moduly CIM
• digitální vstupy
• reléové výstupy
• analogový vstup (více než funkci čerpadla jako tepelné energie metr)

Motor a elektronická řídící
MAGNA3 obsahuje 4-pólový synchronní motor s permanentními magnety (PM motoru). Tento typ motoru se vyznačuje vyšší účinností než konvenční asynchronním motorem s kotvou nakrátko.
otáčky čerpadla je řízen integrovaným frekvenčním měničem.
Snímač diferenčního tlaku a teploty je začleněna v čerpadle.

Technické údaje:
Vedoucí max: 60 dm
Teplotní třída TF: 110
Schválení značky na typovém štítku: CE, VDE, PCT
Model: A

Materiály:
Těleso čerpadla: Litina
EN-GJL-200
ASTM A48-200B
Oběžné kolo: PES 30% GF

Instalace:
Rozsah okolní teploty: 0 .. 40 ° C
Maximální provozní tlak: 10 bar
Potrubní přípojka: G 2 "
PN pro potrubní přípojku: PN10

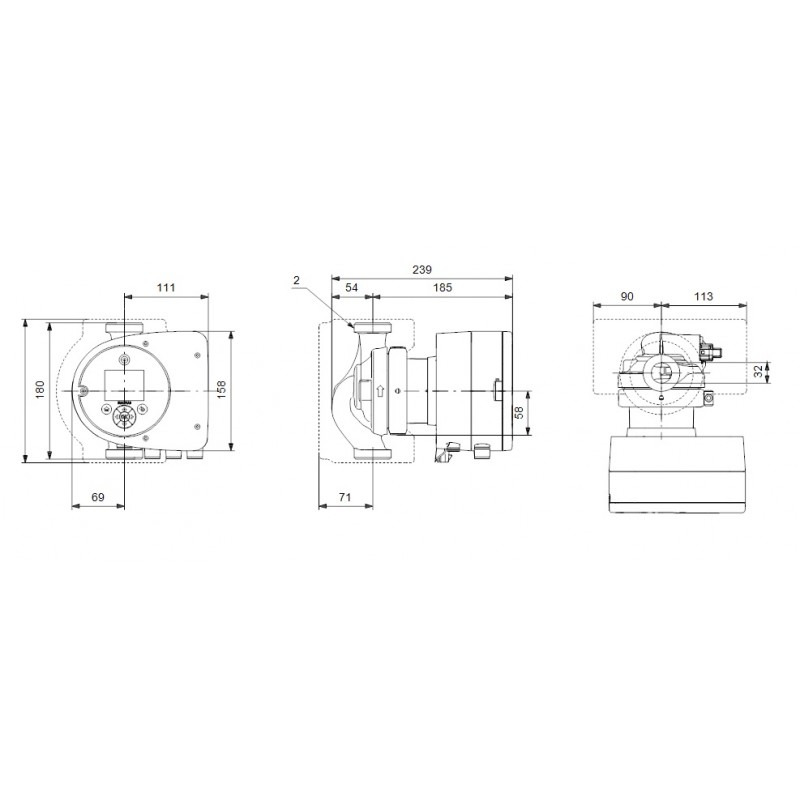

Port-to-port délka: 180 mm

Liquid:
Čerpaná kapalina: Voda
Rozsah teploty kapaliny: -10 .. 110 ° C
Teplota kapaliny: 20 ° C
Hustota: 998,2 kg / m3

Elektrické údaje:
Příkon - P1: 9. .. 110 W
Maximální proudový odběr: 0.09 .. 0.91
Síťová frekvence: 50 Hz
Jmenovité napětí:1 x 230 V
Krytí (IEC 34-5): X4D
Třída izolace (IEC 85): F

Ostatní:
Label: Grundfos Blueflux
Energie (EEI): 0.18
Čistá hmotnost: 4,8 kg
Hrubá hmotnost: 5,27 kg
Přepravní objem: 0,015 m3

Obrázky se mohou lišit od originálního produktu/položky.

Specifikace

Parametry

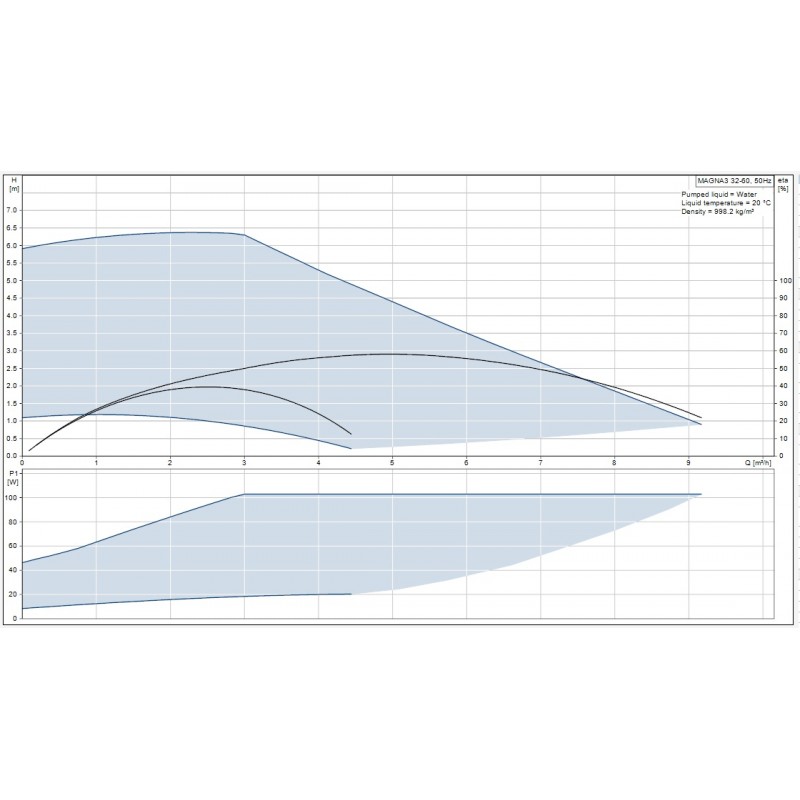

Dopravní výška	6 m
Typ připojení	závitové
Velikost	2"
Vestavná délka	180 mm
EEI - Index energetické účinnosti	0,18
Jmenovitý tlak	10 bar
Síťová přípojka	1~230 V, 50 Hz
Typ	32-60
