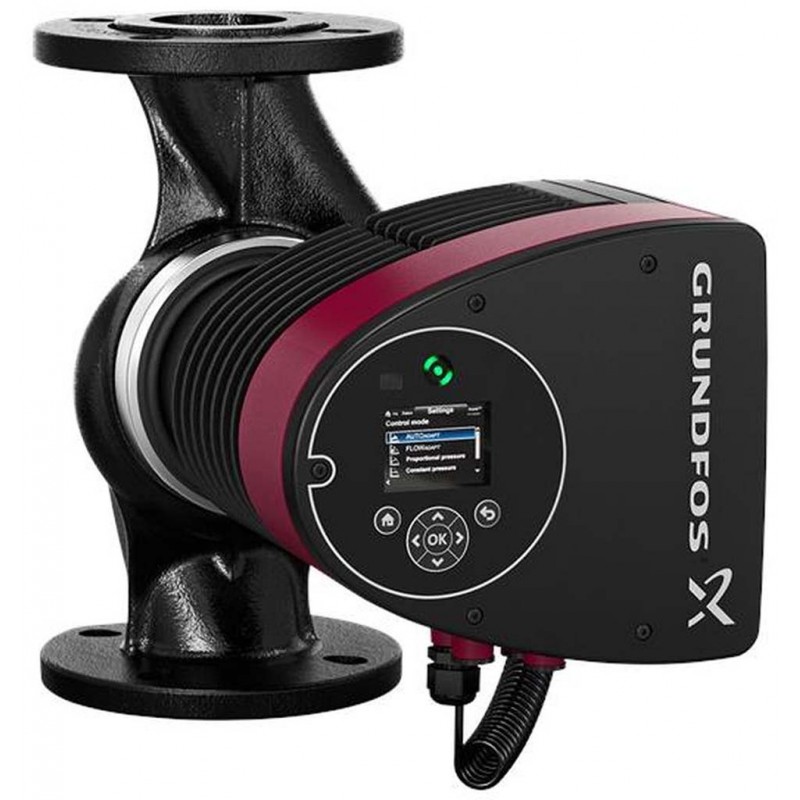

Grundfos MAGNA3 40-180 F 250 1x230V PN6/10 oběhové čerpadlo 97924272

Popis

Grundfos MAGNA3 40-180 F 250 1x230V PN6/10 oběhové čerpadlo 97924272

Techn.:
Max. dopravní výška: 180 dm
Teplotní třída TF: 110
Schval. značky na typovém štítku: CE,VDE,PCT
Model: A

Materiály:
Těleso čerpadla: Litina
EN-GJL-250
ASTM A48-250B
Oběžné kolo: PES 30%GF

Instalace:
Rozsah okolní teploty: 0 .. 40 °C
Max. provozní tlak: 10 bar
Standardní příruba: DIN
Potrubní přípojka: DN 40
PN pro potrubní přípojku: PN6/10

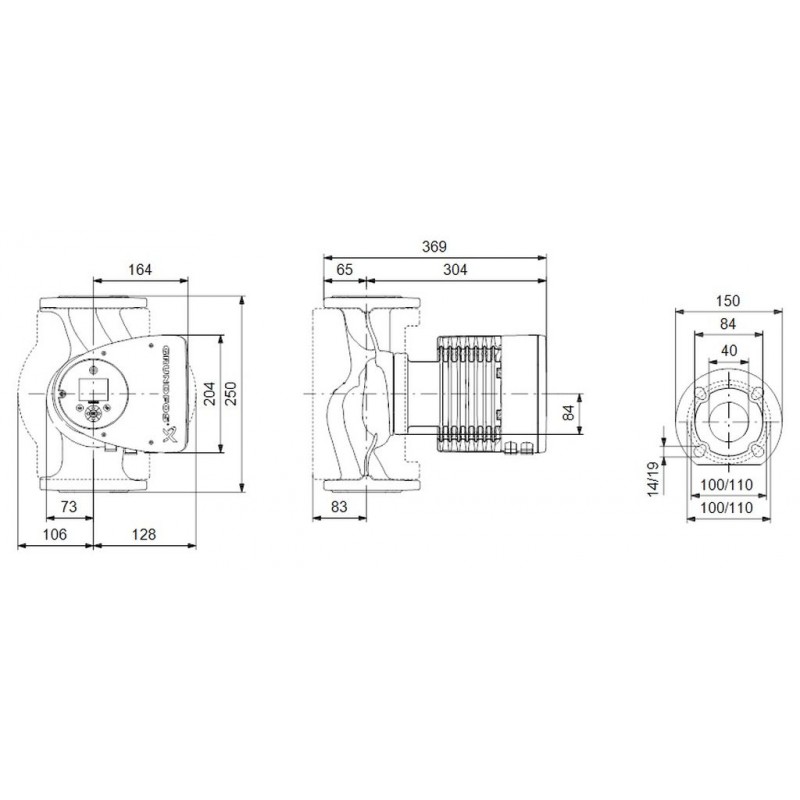

Vzdálenost mazi sacím a výtlačným hrdlem: 250 mm

Kapalina:
Čerpaná kapalina: Voda
Rozsah teploty kapaliny: -10 .. 110 °C
Teplota kapaliny: 20 °C
Hustota: 998.2 kg/m3

Elektrické údaje:
Příkon - P1: 16 .. 607 W
Max. spotřeba el. proudu: 0.18 .. 2.68 A
Frekvence el. sítě: 50 Hz
Jmenovité napětí: 1 x 230 V
Krytí (IEC 34-5): X4D
Třída izolace (IEC 85): F

Jiné:
Štítek: Grundfos Blueflux
Energet. účinnost (EEI): 0.17
Čistá hmotnost: 16.1 kg
Hrubá hmotnost: 17.6 kg
Přepravní objem: 0.04 m3

Řada MAGNA3 zahrnuje širokou řadu malých, středních a velkých oběhových čerpadel určených pro vytápění, klimatizaci a chlazení ve větších budovách a průmyslových objektech.

MAGNA3 je nejnovějším členem řady úsporných a vysoce kvalitních oběhových čerpadel Grundfos, které navazuje na úspěšnou a prověřenou technologii řady MAGNA.

S MAGNA3 si nemusíte dělat starosti s nastavením provozního režimu čerpadla. Čerpadlo stačí instalovat a ponechat tovární nastavení AUTOADAPT.

Díky funkci AUTOADAPT čerpadlo MAGNA3 automaticky analyzuje požadavky otopné soustavy a přizpůsobuje svůj provoz těmto požadavkům. S každou změnou podmínek čerpadlo změní svůj provozní bod. Výsledkem je optimální komfort s minimální spotřebou energie.

Čerpadla MAGNA3 jsou extrémně spolehlivá, flexibilní a nevyžadují téměř žádnou údržbu. Mohou bezdrátově komunikovat pomocí IR a umožňují externí řízení a monitorování pomocí přídavných komunikačních modulů.

Použití
Čerpadla MAGNA3 jsou navržena pro cirkulaci kapalin v:
- otopných systémech
- klimatizačních a chladících systémech
- systémech cirkulace teplé vody
- systémech geotermáílní výměny
- solárních systémech

Vlastnosti
- funkce AUTOADAPT - automatické přizpůsobování výkonu požadavkům soustvy
- funkce FLOWLIMIT - nastavení maximálníholimitu průtoku
- funkce FLOWADAPT - kombinace AUTOADAPT a FLOWLIMIT, umožňuje dosažení dalších úspor energie
- režim konstatního tlaku
- režim konstatní teploty
- režim konstatní křivky
- režim max. nebo min. křivky
- automatický redukovaný noční provoz
- umožňuje sledovat distribuci teplené energie a spotřebu v rámci systému
- není vyžadována externí ochrana motoru
- izolační kryty pro otopné systémy jsou součástí dodávky
- vysoký teplotní rozsah (-10°C až + 110°C), kdy teplota čerpaného media nezávisí na okolní teplotě

Výhody
- nízká spotřeba energie, všechna čerpadla MAGNA3 již splňují požadavky na energetickou účinnot pro oběhové čerpadla v roce 2015 (Směrnice EuP)
- vestavěný senzor pro snímání diferenčního tlaku a teploty
- jednoduchá instalace
- bezúdržbový spolehlivý provoz
- 1 analogový vstup, 2 reléové výstupy a 3 digitální vstupy
- snadné intuitivní ovládaní, TFT dislej
- vzduchem chlazená ovládací skříň
- snadná optimalizace
- bezdrátová komunikace (IR)
- kompletní řada jednoduchých i zdvojených čerpadel pro maximální tlak v systému 16 bar (PN16)

Specifikace

Parametry
Dopravní výška	18 m
Typ připojení	přírubové
Velikost příruby	40 DN
Vestavná délka	250 mm
EEI - Index energetické účinnosti	0,17
Jmenovitý tlak	10 bar
Síťová přípojka	1~230 V, 50 Hz
Typ	40-180 F
