Grundfos SQE 5-70 ponorné čerpadlo s kabelem 40 m 96524503

Popis

Grundfos SQE 5-70 ponorné čerpadlo s kabelem 40 m 96524503

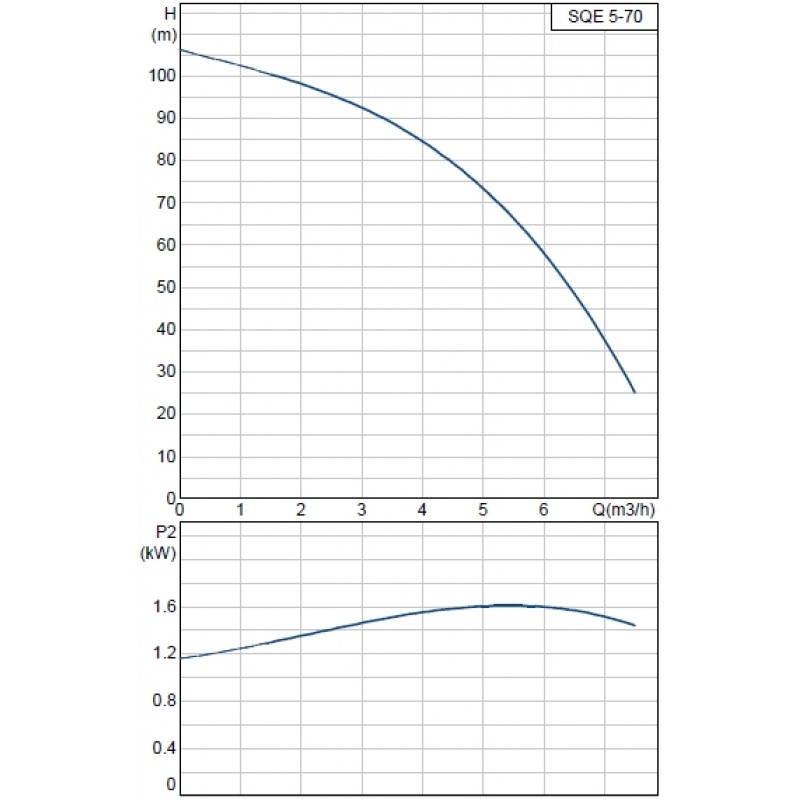

Technické parametry:
- Výtlak max.: 100 m
- Průtok max.: 123 l/min
- Jmenovité napětí: 230V
- Délka kabelu: 40 m
- Vnější rozměr max.: 74 mm
- Připojovací rozměr výtlak: 6/4" palce
- Automatická tepelná ochrana: ANO
- Krytí: IP 68
- Ochrana proti běhu nasucho: Ano (zabudovaná)
- Hloubka ponoru max.: 150 m
- Vlastní vypínač: Automatická vodárna
- Regulace otáček: Ano (automatická)
- Zpětná klapka: Ano (zabudovaná)
- Ucpávka: zapouzdřený motor
- Vypínací tlak: 2 až 5 bar (nastavitelný)
- Spínací tlak: 2 až 5 bar (nastavitelný)
- Teplota čerpaného média max.: 35°C
- Záruka: 24 měsíce

Použití:
- Všeobecné zásobování vodou z podzemních zdrojů o průměru od 76 mm
- Čerpání vody v městských a průmyslových vodárnách
- Zavlažování v zemědělství a zahradnictví
- Zvyšování tlaku
- Systémy vyžadující konstantní tlak
- Hotely, školy, zdravotnická zařízení apod

Vlastnosti, konstrukce:
Komplety SQE jsou vhodná pro nepřetržitý i přerušovaný provozní režim a hodí se pro celou řadu provozních aplikací:
- dodávka vody pro domácnosti
- použití v rámci malých vodáren
- použití v rámci závlahových soustav
- plnění a vyčerpávání nádrží
- zvyšování tlaku.

Poznámka: Chcete-li čerpadlo pro jinou oblast použití, obrat’te se laskavě na firmu Grundfos.

Čerpadla SQE jsou charakteristická těmito výhodami:
- Ochrana proti chodu nasucho
- vysoká účinnost čerpadla a motoru
- vynikající odolnost vůči opotřebení
- ochrana proti vzestupnému axiálnímu tahu
- měkký rozběh
- ochrana proti přepětí a podpětí
- ochrana proti přetížení
- ochrana proti přehřátí.

Navíc ponorná čerpadla SQE nabízejí:
- otáčkovou regulaci
- elektronické řízení a komunikaci.

Motory se vyrábějí nejmodernější technologií s použitím permanentních magnetů. Právě tato výrobní technologie je základem vysoké účinnosti těchto motorů. Motory mají navíc vestavěnu elektronickou jednotku obsahující frekvenční měnič k zajištění měkkého rozběhu.

Čerpadlo SQE je vybaveno jednofázovým motorem Grundfos MSE 3. Motor MSE 3 umožňuje provoz čerpadla s otáčkovou regulací pomocí měniče kmitočtu, který je řízen pomocí jednotek CU 300 a CU 301, nebo může být řízen dálkově pomocí ruční ovládací jednotky Grundfos R100.
Hlavní výhodou čerpadel SQE jsou proměnné otáčky, které poskytuje frekvenční měnič. Výsledek toho je, že můžeme nastavit čerpadlo na jakýkoliv provozní bod v rozsahu mezi minimální a maximální provozní křivkou. Jednotka CU 301 byla vyvinuta speciálně pro aplikace, kdy je požadován konstantní tlak. V případě potřeby pohodlného a bezproblémového zásobování vodou s větším počtem odběrných míst s konstantním tlakem nabízí firma Grundfos sestavu SQE s řízením na konstantní tlak. Tyto sestavy obsahují ponorné 3 čerpadlo do úzkých vrtů SQE 3 s motorem s otáčkovou regulací a další komponenty nutné pro udržování konstantního tlaku (ponorný kabel 40 m, malá membránová tlaková nádoba o obsahu 8 litrů, snímač tlaku, manometr, řídící jednotka CU 301 a kulový kohout s vypuštěním).

ŘÍZENÍ NA KONSTANTNÍ TLAK POMOCÍ JEDNOTKY CU 301 - DODÁVKA VODY DO DOMÁCNOSTÍ:

Charakteristiky a výhody:
Systém udržuje konstantní tlak až do max. výkonu čerpadla bez ohledu na měnící se spotřebu vody. Hodnota tlaku je zjišt’ována snímačem tlaku a
přenášena do jednotky CU 301. Tato jednotka v závislosti na tom nastavuje příslušnou hodnotu výkonu čerpadla.

Funkce:
Po otevření odběrného kohoutu začne klesat tlak v 8 litrové tlakové nádobě.
Jestliže je průtok menší než cca 0,18 m3/h, dochází k pomalému poklesu tlaku. Jakmile je tlak v nádobě o 0,5 baru nižší než je nastavená hodnota konstantního tlaku, zapne se čerpadlo. Čerpadlo běží tak dlouho, dokud není dosaženo o 0,5 baru vyššího tlaku než je nastavená hodnota konstantního tlaku. Tento způsob provozu se nazývá start/stop provoz.
Jestliže je průtok vyšší než cca 0,18 m3/h, dochází k rychlému poklesu tlaku a čerpadlo se zapne ihned a udržuje konstantní tlak. Během provozu reguluje jednotka CU 301 otáčky čerpadla, aby byl udržován konstantní tlak. Při nulové spotřebě vody čerpadlo naplní tlakovou nádobou a po několika sekundách se vypne.

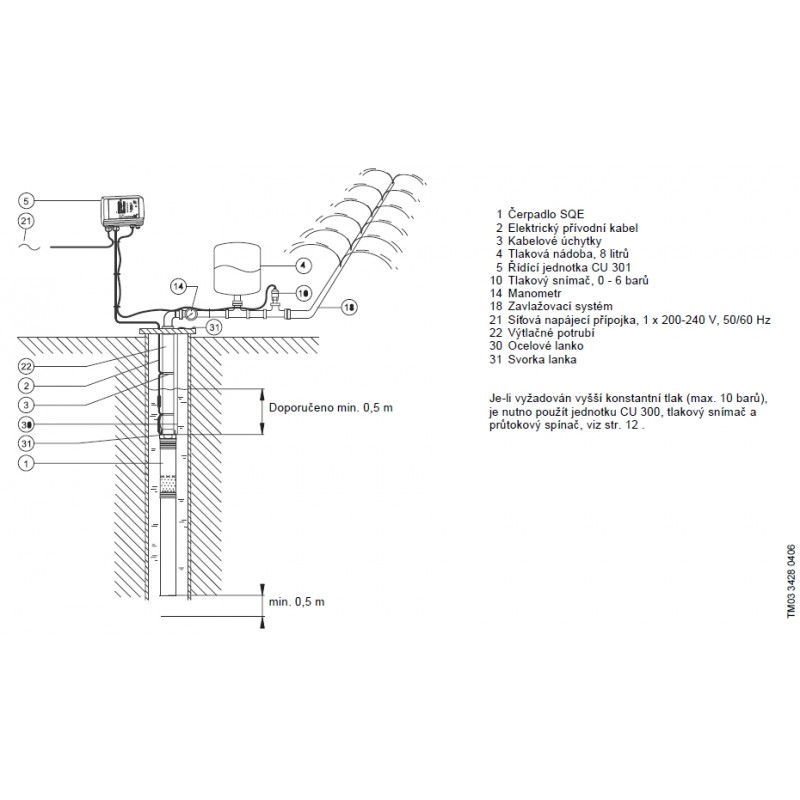

ŘÍZENÍ NA KONSTANTNÍ TLAK POMOCÍ JEDNOTKY CU 301 - ZAVLAŽOVÁNÍ:

Charakteristiky a výhody :
Systém udržuje konstantní tlak až do max. výkonu čerpadla bez ohledu na měnící se spotřebu vody.

Hodnota tlaku je zjišt’ována snímačem tlaku a přenášena do jednotky CU 301, která v závislosti na tom nastavuje příslušnou hodnotu výkonu čerpadla. Tato jednotka v závislosti na tom nastavuje příslušnou hodnotu výkonu čerpadla.

Funkce:
Po spuštění zavlažovacího systému začne klesat tlak v 8 litrové tlakové nádobě. Jestliže je průtok menší než cca 0,18 m3/h, dochází k pomalému poklesu tlaku. Jakmile je tlak v nádobě o 0,5 baru nižší než je nastavená hodnota konstantního tlaku, zapne se čerpadlo. Čerpadlo běží tak dlouho, dokud není dosaženo o 0,5 baru vyššího tlaku než je nastavená hodnota konstantního tlaku. Tento způsob provozu se nazývá start/stop provoz. Jestliže je průtok vyšší než cca 0,18 m3/h, dochází k rychlému poklesu tlaku a čerpadlo se zapne ihned a udržuje konstantní tlak.

Během provozu reguluje jednotka CU 301 otáčky čerpadla, aby byl udržován konstantní tlak. Při nulové spotřebě vody čerpadlo naplní tlakovou nádobou a po několika sekundách se vypne.

Materiály:
- Plášť čerpadla: Nerez ocel 1.4301 DIN W.-Nr
- Difuzory: Polyamid/Korozivzd. ocel
- Hřídel čerpadla: Nerez ocel AISI 304
- Oběžná kola: Polyamid

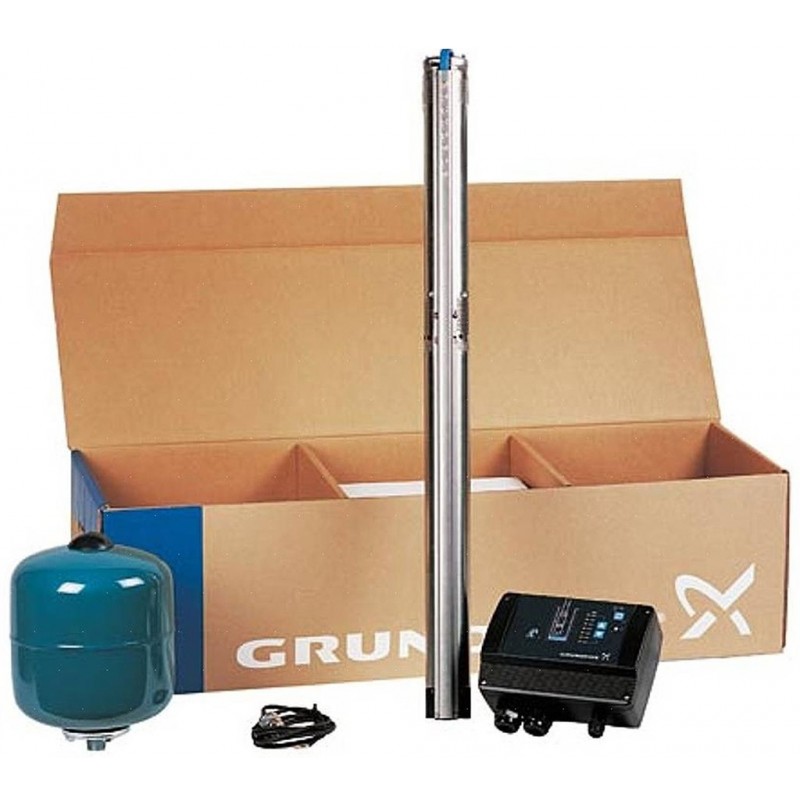

Sada obsahuje: 40 m dlouhý kabel, čerpadlo s elektronickou regulací, 8 l membránovou tlakovou nádobou, tlakovým snímačem, řídící jednotku CU301, uzavírací armaturu a manometr.

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.

Specifikace

Parametry
Typ připojení	závitové
Velikost	6/4"
Max. hloubka ponoru	150 m
Dopravní výška	100 m
Síťová přípojka	1~230 V, 50 Hz
Délka kabelu	40 m
Přípojka výtlaku	6/4"
Max. průtok	7,4 m3/h
Typ	SQE 5-70
Plovák	Bez plováku, S plovákem, S vertikálním plovákem
