Grundfos MAGNA3 80-60 F 360 1X230V PN10 čerpadlo oběhové 97924317

Popis

Grundfos MAGNA3 80-60 F 360 1X230V PN10 čerpadlo oběhové 97924317

MAGNA3 - Více než čerpadla
Díky své bezkonkurenční účinnosti, všezahrnující rozsah a vestavěný komunikační schopnosti plus funkce nahrazující systémové komponenty, MAGNA3 je ideální pro inženýry a projektanty, kteří chtějí vytvářet vysoce výkonné systémy pro budovy.
Toto čerpadlo do Grundfos Master Class se hodí jak topení a chlazení aplikací dokonale, což je jasnou volbou pro téměř všechny stavební projekty - staré nebo nové.

MAGNA3 se zapouzdřeným rotorem, tj. čerpadlo a formě motoru integrální jednotku bez ucpávky a je opatřeno pouze dvěma těsnicími kroužky. Ložiska jsou mazána čerpanou kapalinou. Inovativní svorka s pouze jedním šroubem umožňuje snadné přemístění hlavy čerpadla. MAGNA3 je čerpadlo bez nároků na údržbu a velmi nízkou Life Cycle Cost.

Čerpadlo se vyznačuje následující:
• řadič integrovaný v ovládací skříni
• ovládací panel s TFT displejem na ovládací skříně
• řídící jednotky připravené pro volitelné moduly CIM
• Vestavěný diferenčního tlaku a teploty čidla
• litinový kryt čerpadla ( V závislosti na modelu)
• uhlíkovými vlákny vyztužené kompozitní rotor
• z nerezové oceli nosná deska a obložení rotoru
• hliník Těleso statoru ze slitiny
• vzduchem chlazené výkonové elektroniky
MAGNA3 je jednofázové čerpadlo.

Charakteristické vlastnosti
• AUTOADAPT.
• FLOWADAPT a FLOWLIMIT (více než funkci čerpadla, neboť snižuje potřebu čerpadla škrtící ventily).
• Regulace na proporcionální tlak.
• regulace na konstantní tlak.
• Regulace na konstantní teplotu .
• Provoz podle konstantní křivky.
• Max. nebo min. křivky.
• Automatický redukovaný noční provoz.
• Není nutná žádná externí motorová ochrana.
• Izolační skořepiny dodané s jedno-hlava čerpadla pro topné systémy.
• Velký rozsah teplot, kde je teplota kapaliny a okolní teplota na sobě nezávislé.

Komunikace
MAGNA3 umožňuje komunikaci prostřednictvím následujících možností:
• bezdrátové Grundfos GO Remote
• Fieldbus komunikaci přes moduly CIM
• digitální vstupy
• reléové výstupy
• analogový vstup (více než funkci čerpadla jako tepelné energie metr)

Motor a elektronická řídící
MAGNA3 obsahuje 4-pólový synchronní motor s permanentními magnety (PM motoru). Tento typ motoru se vyznačuje vyšší účinností než konvenční asynchronním motorem s kotvou nakrátko.
otáčky čerpadla je řízen integrovaným frekvenčním měničem.
Snímač diferenčního tlaku a teploty je začleněna v čerpadle.

Technické údaje:
Vedoucí max: 60 dm
Teplotní třída TF: 110
Schválení značky na typovém štítku: CE, VDE, PCT
Model: A

Materiály:
Těleso čerpadla: Litina
EN-GJL-200
ASTM A48-200B
Oběžné kolo: PES 30% GF

Instalace:
Rozsah okolní teploty: 0 .. 40 ° C
Maximální provozní tlak: 10 bar
Standardní příruba: DIN
Potrubní přípojka: DN 80
PN pro potrubní přípojku: PN10

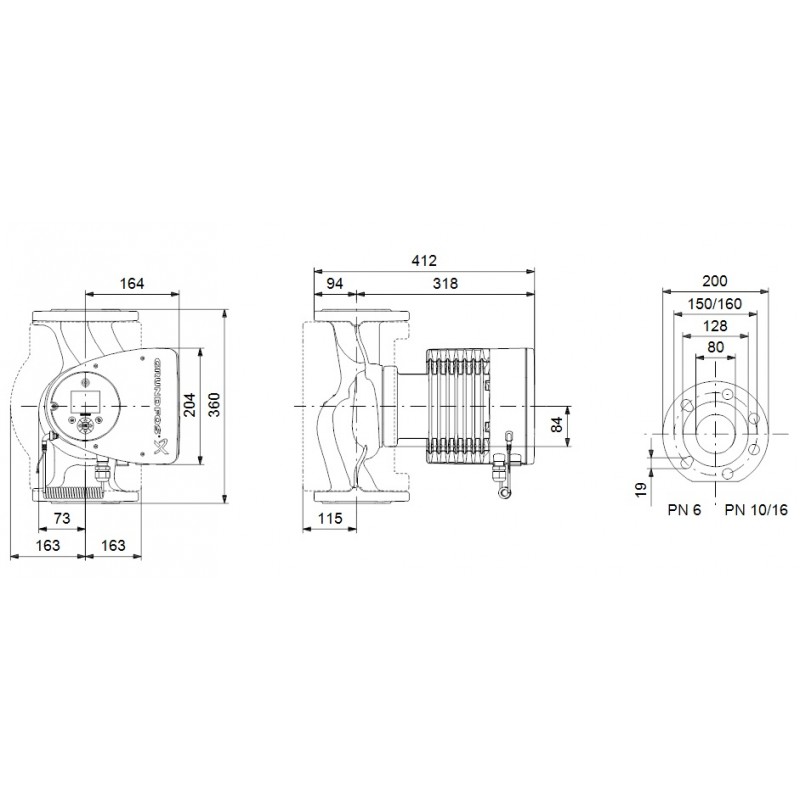

Vzdálenost mazi sacím a výtlačným hrdlem: 360 mm

Kapalina:
Čerpaná kapalina: Voda
Rozsah teploty kapaliny: -10 .. 110 °C
Teplota kapaliny: 20 °C
Hustota: 998.2 kg/m3

Elektrické údaje:
Příkon - P1: 24 .. 530 W
Max. spotřeba el. proudu: 0.26 .. 2.35 A
Frekvence el. sítě: 50 Hz
Jmenovité napětí: 1 x 230 V
Krytí (IEC 34-5): X4D
Třída izolace (IEC 85): F

Jiné:
Štítek: Grundfos Blueflux
Energet. účinnost (EEI): 0.17
Čistá hmotnost: 26.7 kg
Hrubá hmotnost: 29.1 kg
Přepravní objem: 0.072 m3

Obrázky se mohou lišit od originálního produktu/položky.

Specifikace

Parametry
Dopravní výška	6 m
Typ připojení	přírubové
Velikost příruby	80 DN
Vestavná délka	360 mm
EEI - Index energetické účinnosti	0,17
Jmenovitý tlak	10 bar
Síťová přípojka	1~230 V, 50 Hz
Typ	80-60 F
