Grundfos Magna3 25-80 180 1X230V oběhové čerpadlo PN10, 97924246

Popis

Grundfos Magna3 25-80 180 1x230V oběhové čerpadlo PN10, 97924246

MAGNA3 25-80
MAGNA3 – více než čerpadlo.

Se svou bezkonkurenční účinností, obsáhlým výrobním programem, zabudovanými komunikačními možnostmi a funkcionalitami, které mohou ušetřit některé komponenty v systému, je MAGNA3 ideální pro dosažení maximálního výkonu v systémech budov. Toto čerpadlo se perfektně hodí jak pro vytápění tak i chlazení v téměř všech projektech budov - starých nebo nových.

MAGNA3 je mokroběžné čerpadlo, tj. čerpadlo a motor tvoří jednu jednotku, bez ucpávky. Ložiska jsou mazána čerpanou kapalinou. Inovativní upínací spona s pouze jedním šroubem umožňuje snadnou změnu polohy hlavy čerpadla. MAGNA3 nevyžaduje žádnou údržbu a poskytuje extrémně nízké náklady během životního cyklu čerpadla.

Charakteristické rysy čepadla MAGNA3:
- řídicí jednotka ve svorkovnici
- ovládací panel s tenkým displejem na svorkovnici
- svorkovnice připravena pro volitelné CIM moduly
- zabudovaný snímač diferenčního tlaku a teploty
- litinové těleso čerpadla (dle modelu čerpadla)
- oddělovací vložka rotoru z kompozitu zesíleného uhlíkovými vlákny
- opěrná deska ložiska a plášť rotoru z korozivzdorné oceli
- hliníkové těleso statoru
- vzduchem chlazená elektronika

Čerpadlo je jednofázové.
Charakteristické rysy:
- AUTOADAPT
- FLOWADAPT a FLOWLIMIT
- Regulace na proporcionání tlak
- Regulace na konstantní tlak
- Regulace na konstantní teplotu
- Konstatní křivky
- Max. nebo min. křivka
- Automatický redukovaný noční provoz
- Není nutná externí motorová ochrana
- Pro vytápění jsou dodávány tepelně-izolační kryty jako součást dodávky
- Velký teplotní rozsah

Komunikace
- bezdrátová komunikace Grundfos GO
- fieldbus komunikace pomocí modulů CIM
- digitální vstupy
- reléové výstupy
- analogový vstup

Motor a elektronická jednotka MAGNA3 obsahuje 4-pólový, synchronní motor s trvalými magnety (PM motor). Tento typ motoru má vyšší účinnost než standardní asynchronní motor. Otáčky jsou řízeny integrovaným frekvenčním měničem. Čerpadlo obsahuje integrovaný snímač diferenčního tlaku a teploty.

Technické parametry:
Kapalina:
Čerpaná kapalina: Voda
Rozsah teploty kapaliny:-10 .. 110 °C
Teplota kapaliny: 60 °C
Hustota: 983.2 kg/m3

Techn.:
Teplotní třída TF: 110
Schval. značky na typovém štítku: CE,VDE,EAC

Materiály:
Těleso čerpadla: Litina
EN-GJL-200
ASTM A48-200B
Oběžné kolo: PES 30%GF

Instalace:
Rozsah okolní teploty: 0 .. 40 °C
Max. provozní tlak:10 bar
Potrubní přípojka: G 1 1/2"
PN pro potrubní přípojku: PN10
Vzdálenost mazi sacím a výtlačným hrdlem:180 mm

Elektrické údaje:
Příkon - P1: 9 .. 124 W
Max. spotřeba el. proudu: 0.09 .. 1.02 A
Frekvence el. sítě: 50 / 60 Hz
Jmenovité napětí: 1 x 230 V
Krytí (IEC 34-5): X4D
Třída izolace (IEC 85): F

Jiné:
Štítek: Grundfos Blueflux
Energet. účinnost (EEI): 0.18
Čistá hmotnost: 4.81 kg
Hrubá hmotnost: 5.27 kg
Přepravní objem: 0.015 m3

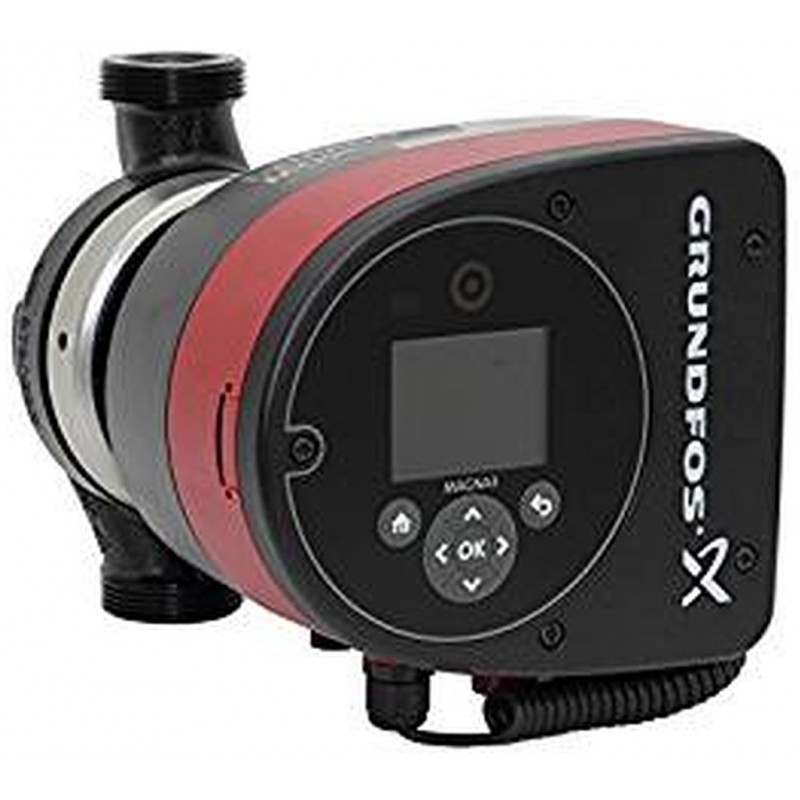

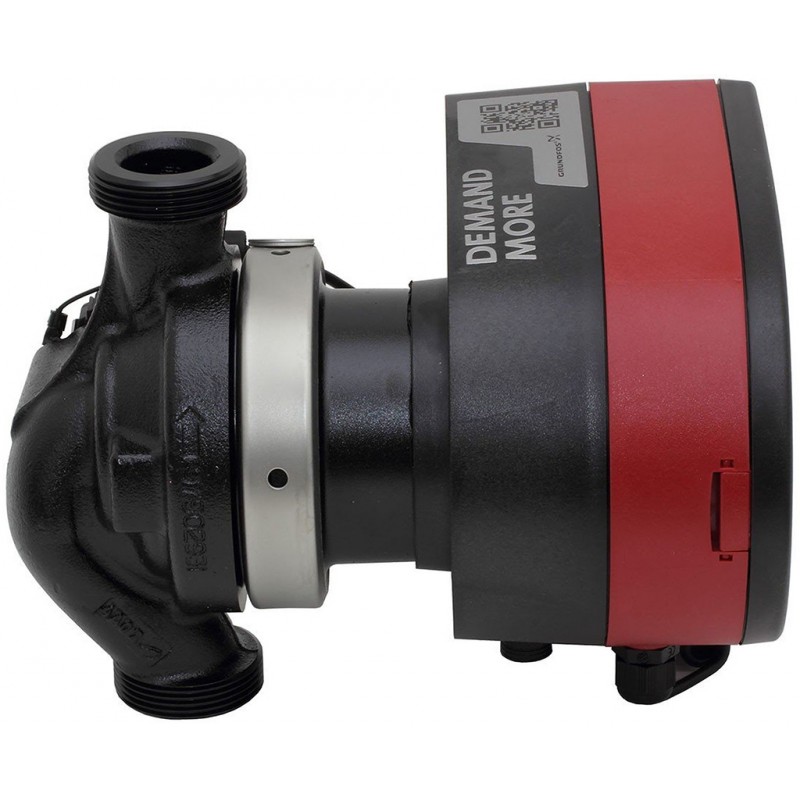

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.

Specifikace

Parametry
Dopravní výška	8 m
Typ připojení	závitové
Velikost	6/4"
Vestavná délka	180 mm
EEI - Index energetické účinnosti	0,18
Jmenovitý tlak	10 bar
Síťová přípojka	1~230 V, 50 Hz
Typ	25-80
